Elevador de canecas para grãos

Elevador de canecas para grãos: funcionamento, aplicações, segurança e dimensionamento

O que é um elevador de canecas para grãos?

Um elevador de canecas para grãos é um equipamento essencial para o transporte vertical contínuo de materiais a granel, como grãos, pós e farelos.

Este sistema eficiente movimenta o produto desde a base até um ponto elevado de descarga, geralmente conectado a silos ou outras etapas do processo industrial.

O funcionamento do elevador de canecas combina uma correia de alta resistência com canecas fixadas a ela.

Na base, as canecas recebem o material; em seguida, a correia realiza o deslocamento vertical; no topo, o produto é descarregado pela força centrífuga.

Este ciclo permite elevar grandes quantidades utilizando uma área reduzida no piso, característica relevante em agroindústrias, armazéns graneleiros, moinhos e demais instalações que precisam otimizar o fluxo vertical.

Diferentemente de sistemas de transporte horizontal, como esteiras e roscas transportadoras, o elevador de canecas é projetado especificamente para vencer desníveis de altura de forma contínua.

Também se diferencia da movimentação pneumática porque conduz o material mecanicamente, por meio de canecas e correia, sem depender do arraste do produto por uma corrente de ar.

A escolha entre essas soluções depende do material, da vazão, da altura e das condições de cada instalação.

A VR MAQ. atua como fabricante, fornecedora e instaladora de elevadores de canecas para aplicações industriais.

Com experiência na fabricação de máquinas e na manutenção multimarcas, a empresa desenvolve a solução conforme as características da operação, incluindo o tipo de material transportado e sua integração com silos e outros equipamentos.

Como funciona o transporte vertical de materiais a granel?

O elevador de canecas realiza o transporte vertical e contínuo de materiais a granel, como grãos, pós e farelos.

Seu funcionamento combina uma correia de alta resistência, canecas fixadas a essa correia e uma estrutura vertical formada por colunas modulares.

Na operação, o material é recebido na base, elevado internamente e descarregado no topo para seguir até silos ou outros pontos da instalação.

Fluxo operacional em etapas

1. Carregamento na base: o material a granel chega à base do elevador e é direcionado para as canecas. Essa etapa deve ser compatível com o tipo de produto e com a configuração definida no projeto.
2. Movimentação pela correia: a correia de alta resistência desloca as canecas verticalmente dentro das colunas do equipamento, mantendo o fluxo contínuo de elevação.
3. Elevação do material: as canecas transportam grãos, pós ou farelos até a altura determinada para a instalação. O conjunto pode alcançar alturas de até 60 metros, conforme o dimensionamento do equipamento.
4. Descarga no topo: ao chegar à cabeça do elevador, o material é descarregado pela ação da força centrífuga e encaminhado ao próximo estágio do processo.

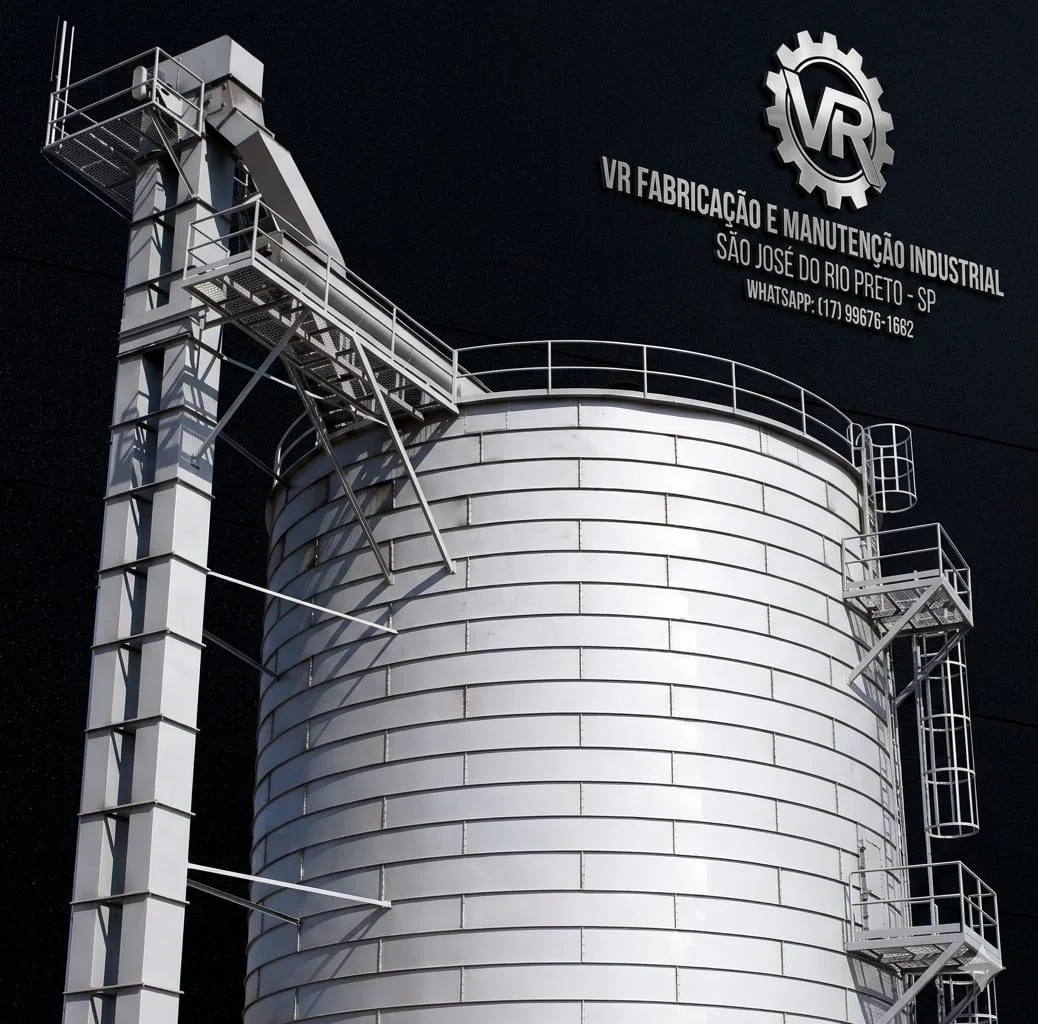

5. Integração com silos: a descarga pode ser direcionada aos silos de armazenagem ou a outros equipamentos da linha, de acordo com o arranjo industrial projetado.

Como ocorre a descarga por força centrífuga

Na parte superior, a movimentação da correia e das canecas gera a força centrífuga necessária para lançar o material para o ponto de descarga.

Esse princípio permite realizar a transferência vertical em alta velocidade e encaminhar o produto diretamente ao equipamento ou silo seguinte, sem depender de transporte pneumático.

A eficiência do ciclo depende da compatibilidade entre o produto transportado, as canecas, a correia, a altura de elevação e a vazão requerida.

Por isso, a densidade aparente do material e as condições de instalação devem ser consideradas no dimensionamento de um elevador de canecas para grãos.

Por que a integração deve ser analisada no projeto

O elevador não funciona de forma isolada em uma planta industrial.

Sua base precisa receber o material de maneira adequada, enquanto a descarga superior deve estar alinhada ao silo ou ao equipamento subsequente.

Essa integração contribui para manter o fluxo contínuo e reduzir interferências na movimentação de grãos, pós e farelos.

A VR MAQ. atua na fabricação, no fornecimento e na instalação de elevadores de canecas, com dimensionamento voltado às características do produto e da operação.

A definição da configuração deve ser feita por análise técnica, considerando a densidade aparente, a altura necessária, a vazão, o tipo de caneca e a integração com os demais equipamentos da unidade.

Principais componentes e materiais do equipamento

Um elevador de canecas é formado por conjuntos mecânicos que trabalham de maneira integrada para transportar grãos, pós e farelos na vertical.

No projeto da VR MAQ., a seleção dos componentes considera a função de cada etapa do transporte, as condições de instalação e as características do produto a ser movimentado.

Colunas modulares de chapa galvanizada

As colunas modulares de chapa galvanizada formam o corpo vertical do equipamento.

Sua configuração modular permite compor a estrutura conforme a altura necessária para a instalação, mantendo uma solução organizada para o transporte entre a base e a cabeça do elevador.

A galvanização contribui para a durabilidade da estrutura em ambientes industriais, enquanto a construção modular facilita a adaptação do conjunto ao layout da operação.

Correia de alta resistência fabricada em lonas

A correia é o elemento flexível responsável por movimentar as canecas ao longo do elevador.

No equipamento descrito, ela é fabricada em lonas de alta resistência e trabalha em movimento contínuo entre a base e a cabeça.

Sua função é sustentar e conduzir as canecas durante a elevação, mantendo o fluxo vertical do material até o ponto de descarga.

A especificação da correia deve ser relacionada às condições de operação, à altura do equipamento e ao material transportado.

Por isso, a escolha não deve ser feita isoladamente: ela precisa estar compatível com as canecas, o acionamento e os demais componentes do elevador.

Canecas de aço estampado ou polietileno UHMW

As canecas são fixadas à correia e realizam a captação, o transporte e a descarga do material a granel.

Podem ser fabricadas em aço estampado ou em polietileno UHMW de alta densidade, conforme a necessidade definida no projeto.

• Canecas de aço estampado: oferecem uma alternativa construtiva metálica para o transporte de materiais a granel.
• Canecas de polietileno UHMW de alta densidade: utilizam um material de engenharia adequado à composição especificada para o equipamento.

A seleção entre essas opções deve considerar o tipo de produto, sua densidade aparente, o regime de operação e os requisitos de manuseio.

Em aplicações com grãos, o desenho das canecas também deve contribuir para reduzir o risco de esmagamento das sementes durante o transporte e a descarga.

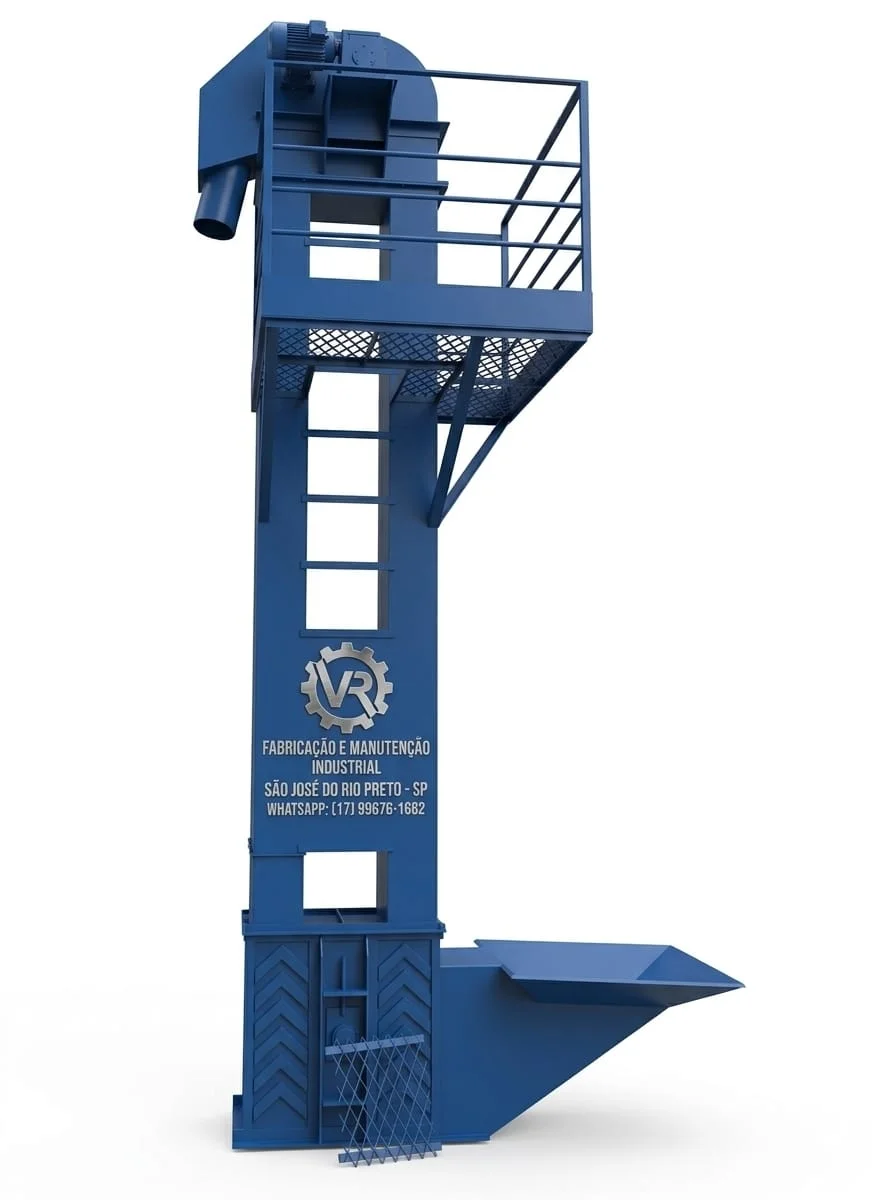

Base do elevador

A base concentra a região inferior do equipamento, onde ocorre a entrada do material e o retorno da correia com as canecas.

Ela deve permitir acesso para inspeção e limpeza, especialmente porque resíduos acumulados podem interferir no funcionamento do conjunto e dificultar a identificação de anomalias.

O equipamento conta com janelas rápidas de inspeção e limpeza na base.

Esse recurso favorece verificações operacionais e intervenções de manutenção com maior praticidade, sempre respeitando os procedimentos de bloqueio e liberação segura antes de qualquer intervenção.

Cabeça do elevador

A cabeça corresponde à região superior do equipamento, onde as canecas alcançam o ponto de descarga.

Nessa etapa, o material é direcionado para a saída por meio do movimento da correia e da força centrífuga, podendo seguir para silos ou para outra etapa do processo industrial.

A configuração da cabeça deve ser compatível com o fluxo de descarga e com a integração prevista no sistema de transporte.

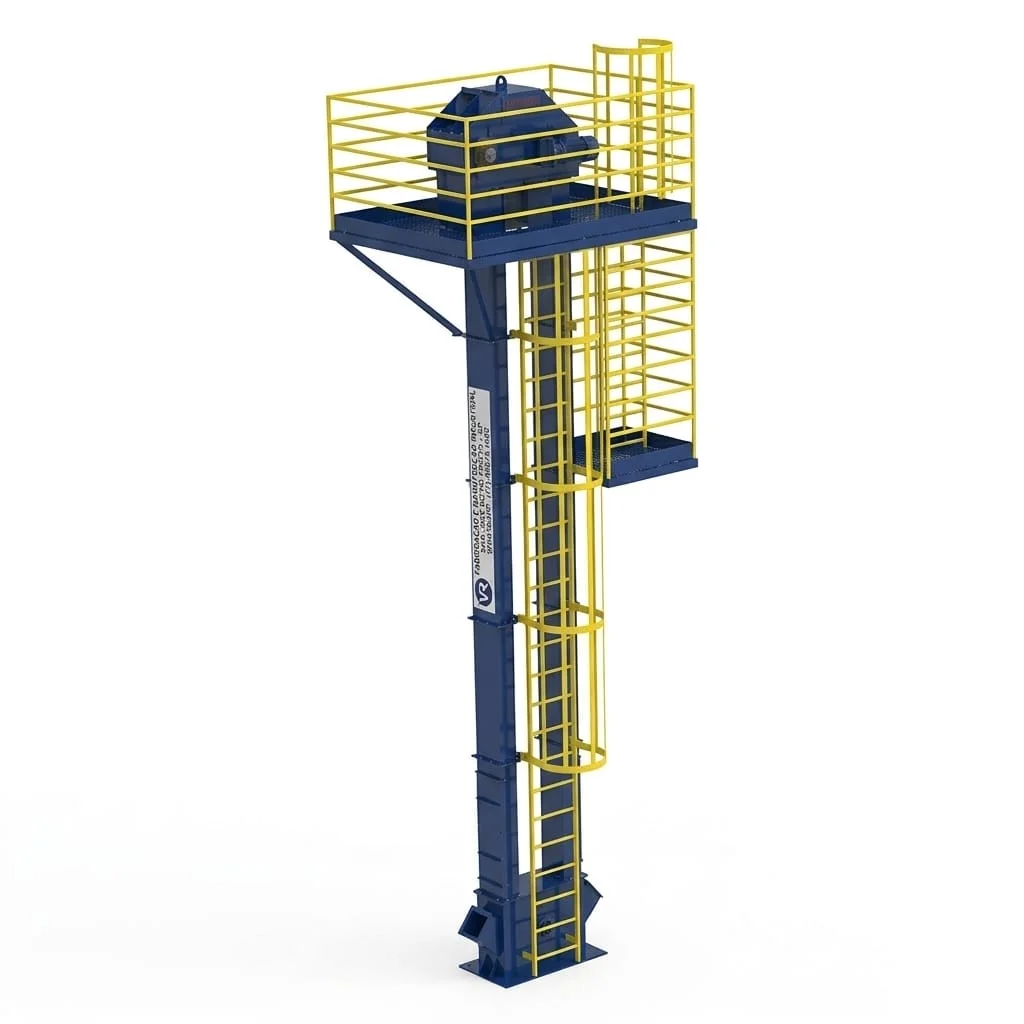

O acesso superior pode contar com passadiços conforme a NR-12, permitindo que as atividades de inspeção sejam planejadas com atenção à segurança operacional.

Integração entre os componentes

O desempenho do elevador depende do conjunto, e não de um componente isolado.

Colunas, correia, canecas, base e cabeça precisam ser especificados de forma coordenada para que o equipamento atenda à altura de elevação, ao produto transportado, à densidade aparente e às condições do local de instalação.

A VR MAQ. projeta e fabrica elevadores de canecas, além de atuar como fornecedora e instaladora.

Essa abordagem permite relacionar a construção do equipamento às necessidades da operação e orientar a definição dos materiais e componentes durante a análise técnica.

Para uma especificação adequada, é necessário informar o produto, a vazão requerida, a altura de elevação e as condições de integração com o restante da instalação.

Aplicações em agroindústrias e outras indústrias

O elevador de canecas é indicado para o transporte vertical contínuo de materiais a granel quando a operação exige movimentação em altura, alimentação de silos ou integração com outras etapas do processo.

A escolha do equipamento deve considerar o tipo de produto, sua densidade aparente, o comportamento durante a elevação e as condições de instalação.

Onde o elevador de canecas é utilizado

• Agroindústrias: transporte vertical de grãos entre etapas de recebimento, processamento e armazenagem. A solução pode ser integrada a silos e outros equipamentos de movimentação, desde que o dimensionamento considere a vazão necessária e as características do produto.
• Armazéns graneleiros: elevação de grãos para silos e pontos de descarga instalados em diferentes níveis. A estrutura vertical aproveita melhor o espaço disponível no piso e favorece a organização do fluxo de armazenagem.
• Cimenteiras: movimentação vertical de materiais pulverulentos ou granulares. Nesse ambiente, a especificação deve avaliar a densidade aparente, a abrasividade e o controle da dispersão de pó, conforme as características do material transportado.
• Fábricas de ração: transporte de grãos, farelos e outros insumos a granel entre etapas de recebimento, mistura e armazenagem. A seleção das canecas e da correia deve ser compatível com o produto e com a necessidade de preservar o fluxo do material.
• Moinhos de trigo e soja: elevação de grãos e farelos entre os pontos de processamento e armazenagem. O projeto precisa considerar o comportamento do produto, a vazão requerida e a integração com os equipamentos existentes.
• Indústrias de fertilizantes: transporte vertical de materiais granulados ou em pó. A análise técnica deve levar em conta a densidade aparente, a possibilidade de formação de poeira e as condições de segurança da instalação.

Como relacionar a aplicação ao material transportado

O mesmo tipo de equipamento pode atender operações diferentes, mas seus componentes e dimensões precisam ser definidos de acordo com o material e com o processo.

Antes da especificação, é importante levantar:

1. Tipo de material: identificar se o produto é composto por grãos, pós ou farelos e verificar como ele se comporta durante o carregamento e a descarga.
2. Densidade aparente: utilizar esse dado para orientar o dimensionamento da capacidade de transporte e a seleção dos componentes.
3. Sensibilidade do produto: avaliar se o material pode sofrer danos, esmagamento ou alteração durante a movimentação.
4. Condições de operação: informar a vazão requerida, a altura de elevação, os pontos de alimentação e descarga e a integração com silos ou outros equipamentos.
5. Ambiente industrial: considerar espaço disponível, presença de poeira, necessidade de inspeção e requisitos de segurança aplicáveis à instalação.

A VR MAQ. fabrica, fornece e instala elevadores de canecas para diferentes aplicações industriais, com dimensionamento orientado pelas características do produto e da operação.

Para definir a configuração adequada, é necessário realizar uma avaliação técnica do material a ser transportado, da altura, da vazão e da integração com o sistema existente.

Benefícios operacionais do elevador de canecas

O elevador de canecas combina transporte vertical contínuo, alta velocidade e aproveitamento eficiente do espaço.

Em vez de ocupar uma grande área no piso para deslocar o material, o equipamento utiliza uma estrutura vertical para conduzir grãos, pós e farelos até o ponto de descarga, podendo alcançar alturas de até 60 metros conforme o dimensionamento do projeto.

Entre os principais benefícios operacionais estão:

• Transporte vertical contínuo: a correia movimenta as canecas em ciclo constante, permitindo alimentar silos e outras etapas do processo sem interrupções próprias de operações intermitentes.
• Alta velocidade de movimentação: as canecas transportam o material até a cabeça do elevador, onde a força centrífuga auxilia a descarga no ponto de destino. A vazão efetiva depende do produto, da capacidade projetada e das condições de operação.
• Economia de espaço no piso: a configuração vertical reduz a área necessária para a elevação, uma vantagem relevante em armazéns, agroindústrias e plantas industriais com espaço limitado.
• Operação em grandes alturas: a estrutura modular permite atender aplicações que exigem elevação de até 60 metros, sempre mediante avaliação da vazão, da densidade aparente do produto e das condições de instalação.
• Baixo consumo energético em comparação com sistemas pneumáticos: para o transporte vertical de grandes quantidades, o princípio mecânico do elevador pode demandar menos energia do que soluções pneumáticas, embora o consumo final dependa do dimensionamento e do regime de trabalho.
• Transporte limpo: o deslocamento por canecas reduz a necessidade de movimentar o material em trajetos horizontais extensos e favorece a transferência direcionada para silos e equipamentos integrados.

Esses benefícios não devem ser avaliados isoladamente.

O desempenho operacional depende da compatibilidade entre o elevador, o tipo de material, a densidade aparente, a vazão requerida, a altura de elevação e os equipamentos de alimentação e descarga.

Por isso, a especificação de um elevador de canecas deve ser baseada em análise de engenharia, evitando considerar a altura ou a velocidade como indicadores suficientes de desempenho.

A VR MAQ. atua na fabricação, no fornecimento e na instalação de elevadores de canecas, com dimensionamento orientado pelas características da operação.

Essa abordagem permite relacionar a construção do equipamento às necessidades de transporte vertical de cada aplicação, sem estabelecer promessas de produtividade que dependam de dados ainda não avaliados.

Como dimensionar o equipamento para cada operação?

O dimensionamento de um Elevador de canecas para grãos deve partir das características reais do material, da vazão necessária e das condições da instalação.

Não existe uma configuração única para todas as operações: grãos, pós e farelos podem apresentar diferentes densidades aparentes, comportamentos de escoamento e exigências de transporte.

Por isso, a especificação deve ser definida por análise de engenharia.

Variáveis essenciais para a especificação

• Tipo de produto: identifique se o material é grão, pó ou farelo e informe suas características relevantes para o transporte. Essa definição orienta a seleção das canecas e a configuração do sistema.
• Densidade aparente: registre a massa do produto por volume ocupado. Esse dado é indispensável para relacionar a vazão volumétrica à capacidade de transporte e evitar o dimensionamento inadequado do conjunto.
• Vazão requerida: informe a quantidade de material que precisa ser elevada por unidade de tempo. A capacidade deve ser compatível com a alimentação do equipamento e com a etapa seguinte do processo.
• Altura de elevação: determine a distância entre o ponto de carregamento e o ponto de descarga. O equipamento pode operar em alturas de até 60 metros, mas a configuração deve ser definida conforme o projeto específico.
• Características das canecas: a aplicação pode exigir canecas de aço estampado ou de polietileno UHMW de alta densidade. A escolha deve considerar o produto transportado, a operação prevista e a necessidade de preservar a integridade do material.
• Condições de instalação: avalie o espaço disponível, a base de piso, os pontos de acesso, a posição da alimentação, a descarga e as condições de montagem. A estrutura modular de chapa galvanizada favorece a adaptação do conjunto ao layout projetado.
• Integração com silos e equipamentos associados: verifique o alinhamento entre o elevador, os silos de armazenagem e os demais equipamentos de movimentação. A descarga por força centrífuga deve ser compatível com o fluxo de recebimento e com a continuidade do processo.

Por que cada operação exige uma análise específica

A densidade aparente influencia a relação entre volume e massa transportada.

Já o tipo de produto pode afetar a escolha das canecas e a forma de alimentação.

A vazão requerida define a capacidade necessária, enquanto a altura interfere na configuração estrutural do elevador e na integração com a instalação.

Também é necessário considerar o espaço disponível e as rotinas de acesso.

Em instalações industriais, o projeto deve prever condições para inspeção, limpeza e manutenção, incluindo as janelas rápidas na base e os passadiços de acesso no topo conforme a NR-12, quando aplicável ao projeto.

Dimensionamento orientado pela VR MAQ.

A VR MAQ. realiza o dimensionamento cuidadosamente engenheirado do equipamento com base nas especificidades da densidade aparente do produto e nas condições informadas para a operação.

Como fabricante, fornecedora e instaladora, a empresa pode avaliar a solução desde a definição do equipamento até sua instalação, sempre com os dados técnicos do processo como referência.

Para iniciar a especificação, reúna informações sobre o material, a densidade aparente, a vazão, a altura de elevação, o layout, os pontos de carga e descarga e a integração com os silos.

A consulta técnica é essencial para confirmar a configuração adequada, os componentes aplicáveis e os requisitos de segurança do projeto.

Segurança e conformidade na operação

A segurança de um elevador de canecas depende da combinação entre projeto adequado, dispositivos de monitoramento, controle de poeiras e procedimentos de operação e manutenção.

Como o equipamento movimenta grãos, pós e farelos em fluxo contínuo, a especificação deve considerar os riscos de escorregamento ou desalinhamento da correia, rompimentos, acúmulo de material e presença de poeiras combustíveis.

Entre os recursos previstos no equipamento estão:

• Sensores de escorregamento da correia: monitoram uma condição que pode indicar perda de tração ou funcionamento irregular. A detecção permite interromper ou avaliar a operação antes que o problema evolua para danos à correia, às canecas ou a outros componentes.
• Sensores de desalinhamento: identificam o deslocamento inadequado da correia em relação ao conjunto. Esse acompanhamento ajuda a reduzir o risco de atrito, desgaste anormal, rompimento e geração de calor durante o funcionamento.
• Portas de explosão certificadas: são integradas para lidar com os riscos associados a poeiras combustíveis. Sua aplicação deve estar vinculada à avaliação técnica do equipamento, do material transportado e das condições da instalação, sem substituir as demais medidas de prevenção e controle.
• Passadiços de acesso no topo conforme a NR-12: favorecem o acesso às áreas superiores para inspeção e intervenção com maior segurança. A conformidade deve ser verificada considerando o projeto completo, os meios de acesso, a proteção contra quedas e os procedimentos adotados no local.

Em instalações que transportam materiais pulverulentos, a prevenção de incêndios e explosões exige atenção ao acúmulo de poeira, às fontes de ignição, ao estado da correia e das canecas e às condições de operação.

Os sensores contribuem para identificar anormalidades, mas não eliminam a necessidade de inspeções, limpeza, manutenção preventiva e treinamento dos operadores.

A NR-12 deve ser considerada na avaliação dos sistemas de segurança, dos acessos e das condições de operação e manutenção de máquinas e equipamentos.

A análise de conformidade precisa ser feita de forma compatível com o projeto e com o ambiente industrial, incluindo os riscos específicos do processo.

Por isso, a definição dos dispositivos, dos procedimentos de bloqueio e liberação e das medidas complementares deve passar por avaliação técnica antes da instalação e durante o ciclo de uso do elevador.

Inspeção, limpeza e acesso ao equipamento

A acessibilidade do elevador de canecas transforma a inspeção e a limpeza em atividades mais controláveis, ajudando a identificar sinais de desgaste, acúmulo de material e alterações no comportamento da operação antes que evoluam para uma parada inesperada.

A rotina deve ser definida conforme as condições de uso, o material transportado e as orientações técnicas do projeto, sem adotar periodicidades genéricas como regra.

Janelas de inspeção e limpeza na base

As janelas rápidas na base permitem verificar com mais agilidade a região de carregamento, a condição visível das canecas e a presença de material acumulado.

Esse acesso também apoia a remoção de resíduos onde o acúmulo possa interferir no movimento do conjunto ou dificultar a identificação de anomalias.

Durante a verificação, a equipe pode observar:

• acúmulo de grãos, pós ou farelos na base;
• sinais visíveis de desgaste ou deformação nas canecas;
• indícios de contato inadequado entre componentes;
• condições aparentes da correia e de sua trajetória;
• presença de ruídos, vibrações ou resíduos fora do padrão operacional.

A abertura das janelas deve ocorrer somente com o equipamento parado e liberado para intervenção.

A limpeza precisa utilizar métodos compatíveis com o material transportado e com os procedimentos de segurança da instalação, evitando ações que levantem poeira combustível ou exponham os trabalhadores a partes móveis.

Passadiços de acesso no topo

Os passadiços de acesso no topo facilitam a inspeção de áreas elevadas e apoiam intervenções realizadas de maneira planejada.

No elevador de canecas, esse acesso é relevante para a observação da região de descarga, das condições aparentes da correia, das canecas e dos elementos relacionados ao funcionamento do conjunto.

O projeto contempla passadiços de acesso no topo conforme a NR-12.

Ainda assim, o uso deve respeitar as condições de acesso, circulação e proteção previstas para a instalação.

Antes de qualquer atividade, é necessário confirmar se o caminho está desobstruído, se a área oferece condições seguras de trabalho e se os recursos de proteção aplicáveis estão disponíveis.

Pontos de verificação na rotina

A inspeção deve combinar observação visual, escuta de ruídos anormais e análise de alterações percebidas durante a operação.

Os pontos avaliados podem incluir a base, o corpo do elevador, a cabeça de descarga, a correia, as canecas, os sensores de escorregamento e desalinhamento e as áreas de acesso.

Uma lista de verificação pode registrar:

• condição de limpeza da base;
• integridade aparente das canecas;
• alinhamento visível da correia;
• sinais de escorregamento ou movimentação irregular;
• ruídos e vibrações fora do comportamento esperado;
• obstruções nos acessos e passadiços;
• funcionamento indicado pelos dispositivos de segurança;
• necessidade de avaliação técnica antes do retorno à operação.

Os registros ajudam a comparar observações ao longo do tempo e a encaminhar a manutenção preventiva ou corretiva quando houver uma condição que exija intervenção.

A definição dos itens e da periodicidade deve considerar o projeto do equipamento, a intensidade de uso, o produto transportado e os procedimentos da planta.

Bloqueio e liberação segura

Antes de abrir uma janela, acessar o topo, limpar ou intervir no equipamento, a operação deve ser interrompida e as fontes de energia devem ser identificadas e isoladas conforme o procedimento de segurança aplicável.

O bloqueio e a sinalização evitam partidas inesperadas durante a presença de pessoas na área de risco.

A liberação para intervenção deve incluir, conforme o procedimento da instalação:

1. parada controlada do elevador;
2. isolamento e bloqueio das fontes de energia;
3. comunicação aos envolvidos na atividade;
4. verificação da ausência de movimento e de condições perigosas;
5. realização da inspeção ou limpeza com ferramentas e proteções adequadas;
6. fechamento das janelas e recomposição das proteções;
7. retirada do bloqueio somente por pessoas autorizadas;
8. teste e retorno à operação após a área estar desocupada e liberada.

Em ambientes com poeiras combustíveis, a limpeza e a inspeção exigem atenção adicional para não gerar fontes de ignição ou dispersão inadequada de partículas.

Quando houver dúvida sobre a causa de um ruído, desalinhamento, escorregamento ou acúmulo anormal, o equipamento deve permanecer fora de operação até a avaliação de um profissional habilitado.

Com fabricação, fornecimento e instalação de elevadores de canecas, a VR MAQ. pode orientar a análise técnica do acesso, da inspeção e da manutenção conforme as características do projeto.

A manutenção preventiva e a manutenção corretiva devem ser definidas a partir das condições reais de operação, mantendo a segurança e a confiabilidade do transporte vertical como prioridades.
