Filtro de mangas: funcionamento, aplicações, eficiência energética e conformidade industrial
O que é filtro de mangas e como funciona?
Filtro de mangas é um equipamento que conduz o ar contaminado até mangas filtrantes, retém partículas e direciona o ar tratado para a saída do sistema, conforme o projeto e os requisitos aplicáveis. Ele integra um sistema de exaustão e filtragem industrial destinado à captação de particulados gerados em processos produtivos.
Na prática, o equipamento atua como um coletor de pó industrial.
A instalação é projetada para retirar contaminantes do ponto em que são gerados, transportar o ar carregado por dutos e separar as partículas antes da devolução do ar filtrado.
O resíduo retido pode ser encaminhado para descarte ou reaproveitamento, dependendo das características do material e dos procedimentos definidos para a operação.
Fluxo de funcionamento
O processo pode ser compreendido em seis etapas principais:
- Captação: coifas, bocais ou pontos de sucção captam o ar contaminado próximo à fonte de emissão.
- Transporte: o ventilador centrífugo movimenta o ar pelos dutos, que podem ser fabricados em material galvanizado ou inox, conforme as necessidades do projeto.
- Entrada no equipamento: o fluxo chega à câmara de filtragem, onde ocorre a distribuição do ar entre as mangas filtrantes.
- Retenção: as partículas ficam acumuladas na superfície das mangas, enquanto o ar atravessa o meio filtrante.
- Limpeza automática: o sistema remove parte do material acumulado por meio de pulsos de ar comprimido, mantendo as condições de operação das mangas.
- Saída e descarga: o ar filtrado segue para a saída definida no projeto, e o resíduo separado pode ser descarregado com o auxílio de uma válvula rotativa.
Como funciona a limpeza Pulse Jet
O sistema Pulse Jet utiliza jatos rápidos de ar comprimido para desprender o pó acumulado nas mangas.
Esses pulsos provocam uma flexão momentânea do elemento filtrante, fazendo com que o material retido caia para a região de coleta.
A limpeza automática reduz a necessidade de interromper continuamente a operação para realizar a remoção manual do pó.
A eficiência dessa etapa depende de fatores como o tipo de particulado, a concentração do contaminante, a umidade, a temperatura, a condição das mangas e o ajuste do sistema de ar comprimido.
Por isso, a limpeza Pulse Jet não elimina a necessidade de inspeções e manutenção.
Mangas danificadas, vazamentos, pressão inadequada ou acúmulo anormal de resíduo podem comprometer a filtragem e aumentar as perdas de carga do conjunto.
Elementos que integram o sistema
Além das mangas filtrantes, um sistema de exaustão e filtragem industrial pode reunir diferentes componentes com funções complementares:
- Ventilador centrífugo: gera o movimento do ar e contribui para manter a vazão necessária ao processo.
- Dutos: conectam os pontos de captação ao equipamento e conduzem o ar contaminado.
- Mangas filtrantes: realizam a separação dos particulados, com materiais selecionados de acordo com as condições do processo.
- Válvula rotativa: auxilia na descarga controlada do material coletado.
- Sistema de ar comprimido: alimenta os pulsos usados na limpeza automática.
- Estrutura e pontos de acesso: permitem inspeção, operação e manutenção do conjunto.
Esses elementos precisam trabalhar de forma integrada.
Uma manga adequada, por exemplo, não compensa dutos mal dimensionados ou um ventilador incompatível com a vazão e a pressão requeridas.
Da mesma forma, um sistema de limpeza eficiente depende de regulagem, alimentação de ar comprimido e condições de operação compatíveis com o projeto.
O que o filtro de mangas pode captar
A aplicação depende da avaliação técnica do processo, mas o sistema é utilizado para a captação de particulados finos e outros contaminantes gerados em atividades industriais.
Entre os exemplos estão pó de madeira, resíduos de processos de usinagem, fumos de solda, poeiras de fundição, particulados associados à movimentação de grãos e determinados vapores ou névoas de processos.
A escolha do meio filtrante e da configuração do equipamento deve considerar as características do contaminante.
Gases tóxicos, névoas de óleo e vapores podem exigir soluções complementares ou tecnologias específicas, pois nem todo filtro de mangas é adequado, isoladamente, para qualquer tipo de emissão.
A análise do processo é indispensável para definir a estratégia de captação, filtragem e destinação do ar.
Por que não é um ar-condicionado ou uma coifa comum
O filtro de mangas não tem a mesma finalidade de um ar-condicionado central.
O ar-condicionado é voltado principalmente ao controle de temperatura, umidade e conforto térmico, enquanto o sistema de filtragem industrial é projetado para captar contaminantes na origem e controlar particulados do processo.
Também não se trata de um simples exaustor eólico de teto.
Esse tipo de equipamento promove a renovação ou retirada geral do ar, mas não substitui necessariamente a captação localizada nem a retenção de partículas por mangas filtrantes.
A diferença está no controle do contaminante desde o ponto de geração até a separação do material.
A coifa comercial, por sua vez, pode atender a uma aplicação específica de captura de vapores e partículas em cozinhas, mas não equivale automaticamente a um sistema industrial dimensionado para fumos de solda, pó de madeira, poeiras de fundição ou movimentação de grãos.
Vazão, perda de carga, meio filtrante, descarga do resíduo e requisitos de segurança precisam ser avaliados conforme o processo.
A VR MAQ. atua na fabricação de sistemas de exaustão e filtragem industrial e também oferece instalação, manutenção e reparo, conforme a necessidade técnica do projeto.
A empresa pode avaliar a aplicação, a configuração do equipamento e os requisitos de documentação relacionados ao serviço.
Para aprofundar o tema, consulte o conteúdo interno sobre Sistema de Exaustão e Filtragem Industrial.
Componentes, aplicações e tipos de contaminantes captados
Um Filtro de mangas integra um sistema de exaustão e filtragem industrial projetado para conduzir o ar contaminado até elementos filtrantes adequados ao processo.
A seleção dos componentes deve considerar o tipo de emissão, as características do material captado, a vazão necessária, a temperatura, a umidade e o regime de operação.
Por isso, não existe uma configuração universalmente indicada para todas as fábricas.
Componentes principais do sistema
A composição do equipamento pode envolver diferentes elementos trabalhando de forma integrada:
- Ventilador centrífugo de alto rendimento: gera a movimentação do ar e contribui para manter a vazão necessária ao longo da rede de exaustão. Sua especificação deve considerar as perdas de carga dos dutos, dos filtros e dos demais componentes.
- Dutos galvanizados ou em inox: conduzem o ar carregado de partículas entre os pontos de captação e a unidade filtrante. A escolha do material depende das características do processo, do ambiente e do contaminante transportado.
- Mangas filtrantes em poliéster ou teflon: formam a superfície responsável pela retenção dos particulados. O material filtrante precisa ser compatível com a temperatura, a umidade e a composição da emissão para evitar desgaste prematuro ou perda de eficiência.
- Válvula rotativa: auxilia a descarga controlada do material retido, reduzindo a possibilidade de retorno do pó ao sistema durante a operação.
- Sistema de limpeza Pulse Jet: utiliza pulsos de ar comprimido para desprender o material acumulado nas mangas e favorecer a continuidade da filtragem.
A disposição desses componentes deve facilitar inspeções, substituições, limpeza e intervenções de manutenção.
Também é importante prever acessos seguros e pontos de verificação, especialmente em instalações que operam por longos períodos ou lidam com materiais abrasivos, úmidos ou potencialmente aderentes.
Função de cada etapa no transporte e na filtragem
O processo começa nos pontos de geração, onde captores, coifas ou bocas de aspiração recolhem o ar contaminado.
Em seguida, o ventilador centrífugo promove o deslocamento pelo sistema de dutos.
O projeto da rede deve evitar restrições desnecessárias, mudanças inadequadas de direção e velocidades incompatíveis com o material transportado.
Ao chegar à unidade filtrante, o ar atravessa as mangas.
As partículas ficam retidas na superfície do tecido, enquanto o ar tratado segue para a etapa de saída prevista no projeto.
Com o acúmulo de pó, a perda de carga tende a aumentar.
Nesse momento, o Pulse Jet aciona pulsos de ar comprimido em intervalos definidos pelo sistema, removendo parte do material acumulado e permitindo sua coleta.
O resíduo desprendido pode ser direcionado para um recipiente, silo ou outro ponto de descarga compatível com a instalação.
A válvula rotativa ajuda a controlar essa retirada e a manter a separação entre a região de filtragem e a descarga.
A frequência de limpeza, a pressão do ar comprimido e a forma de descarte devem ser avaliadas de acordo com o processo e com as recomendações técnicas aplicáveis.
Aplicações em diferentes setores industriais
A solução pode ser considerada em processos que geram pó, fumos, névoas ou vapores, desde que o sistema seja dimensionado para as condições específicas da operação.
Entre os contextos de aplicação estão:
- Indústria moveleira: captação de pó de madeira produzido em cortes, lixamentos, plainamentos e outras etapas de transformação. A instalação deve considerar a distribuição dos pontos de geração e o comportamento do material aspirado.
- Fundições: controle de particulados e fumos associados a operações de preparação, fusão, moldagem ou acabamento. A temperatura e a composição das emissões são fatores importantes para a escolha dos elementos filtrantes.
- Caldeirarias com fumos de solda: captação localizada de fumos gerados durante soldagem e corte. O posicionamento dos pontos de exaustão influencia a capacidade de capturar a emissão próxima à fonte.
- Usinagens pesadas: coleta de partículas e névoas relacionadas ao processamento de metais. Dependendo do processo, pode ser necessária uma avaliação específica para diferenciar pó seco de névoa de óleo.
- Indústrias químicas e alimentícias: controle de partículas e vapores provenientes de etapas de mistura, transporte, secagem ou processamento. A compatibilidade dos materiais e os requisitos de higiene ou segurança devem ser analisados caso a caso.
- Silos agrícolas: captação de particulados gerados na movimentação, transferência e armazenagem de grãos. O projeto deve levar em conta o fluxo do produto, a dispersão do pó e as condições de operação da unidade.
Esses exemplos não significam que o mesmo arranjo possa ser replicado em todos os ambientes.
A concentração do contaminante, a temperatura, a umidade, a granulometria e a possibilidade de obstrução ou abrasão interferem diretamente na escolha dos componentes.
Tipos de contaminantes captados
Os contaminantes associados aos sistemas de exaustão industrial podem apresentar comportamentos bastante diferentes. Particulados finos, como pó de madeira, poeira metálica ou resíduos de grãos, tendem a exigir avaliação da granulometria e da carga de pó. Fumos de solda podem conter partículas muito pequenas e devem ser captados preferencialmente próximo à fonte de emissão.
Também podem existir gases tóxicos, névoas de óleo e vapores de processos industriais.
Nesses casos, a filtragem por mangas pode fazer parte de uma solução mais ampla, mas a escolha do tratamento depende da composição química, da concentração e das características do fluxo.
Não se deve presumir que toda manga filtrante seja adequada para gases ou vapores apenas porque retém particulados.
A identificação correta do contaminante ajuda a definir o material filtrante, os meios de captação, a necessidade de etapas complementares e os cuidados de segurança.
Em operações com resíduos potencialmente combustíveis, reativos ou perigosos, a análise técnica deve incluir os riscos do processo e os requisitos aplicáveis à instalação.
Integração com operação e manutenção
A manutenção deve acompanhar sinais como aumento de perda de carga, redução da vazão, vazamentos, desgaste das mangas, falhas no pulso de limpeza ou acúmulo anormal de material.
Inspeções periódicas nos dutos, no ventilador, nas válvulas e no sistema de ar comprimido ajudam a identificar problemas antes que comprometam a captação.
Para aprofundar a avaliação da solução, consulte os conteúdos internos sobre [caldeiraria], [usinagem], [movimentação de grãos] e [manutenção industrial].
Esses temas ajudam a relacionar o sistema de filtragem às características do processo, ao layout da fábrica e à rotina de conservação dos equipamentos.
A VR MAQ. atua na fabricação de sistemas de exaustão e filtragem, além de oferecer instalação, manutenção e reparo conforme a necessidade técnica do projeto.
Dimensionamento, eficiência energética e inovação tecnológica
A eficiência de um filtro de mangas não depende apenas da quantidade de mangas filtrantes ou da potência nominal do ventilador.
Ela resulta da combinação entre o processo que gera a emissão, a vazão necessária, as perdas de carga do sistema, o meio filtrante, a configuração dos dutos e o regime de operação.
Por isso, o dimensionamento deve ser realizado a partir das características reais da instalação, e não pela simples adaptação de um equipamento genérico.
O que o dimensionamento define
O projeto técnico estabelece o equilíbrio entre captação, transporte, filtragem e descarga do material coletado.
Entre os principais parâmetros avaliados estão:
- Vazão de ar: indica quanto ar precisa ser movimentado para capturar o contaminante no ponto de origem e conduzi-lo até o sistema de filtragem.
- Pressão e perdas de carga: consideram a resistência provocada pelos dutos, curvas, registros, mangas filtrantes, válvulas e demais componentes. Essa análise orienta a seleção do ventilador centrífugo.
- Diâmetro e configuração dos dutos: influenciam a velocidade do ar, o transporte dos particulados, a deposição de resíduos e o consumo de energia.
- Quantidade e área das mangas: devem ser compatíveis com a vazão, o tipo de partícula, a temperatura, a umidade e as características do processo.
- Potência do motor: precisa atender à demanda do conjunto sem ser subdimensionada ou excessivamente superior à necessidade operacional.
- Capacidade de expansão: deve considerar possíveis alterações no layout, novos pontos de captação ou aumento futuro da produção.
Em um sistema de exaustão industrial, esses fatores são interdependentes.
Uma alteração na distância entre o equipamento gerador e o coletor, por exemplo, pode modificar o comprimento dos dutos e aumentar as perdas de carga.
Da mesma forma, a inclusão de um novo ponto de captação pode exigir revisão da vazão total, da área filtrante e da capacidade do ventilador.
Como o CFD contribui para o projeto
O software de dinâmica de fluidos computacional, conhecido como CFD, pode ser utilizado para avaliar o comportamento do escoamento dentro de dutos, ramificações e pontos de captação.
A simulação ajuda a visualizar a distribuição de velocidades, identificar regiões de turbulência ou recirculação e analisar como diferentes configurações podem afetar o transporte do ar contaminado.
Essa ferramenta não substitui a análise de engenharia nem transforma uma estimativa em uma especificação definitiva.
Seu valor está em apoiar a tomada de decisão com base em premissas documentadas e em uma representação técnica do sistema.
Quando associada a dados corretos do processo, a análise por CFD pode reduzir o risco de escolher motores superdimensionados, dutos inadequados ou pontos de captação pouco eficientes.
O uso de CFD também favorece uma avaliação mais cuidadosa antes da fabricação e da instalação.
É possível comparar alternativas de traçado, verificar a necessidade de ajustes no layout e antecipar possíveis desequilíbrios entre ramais.
Isso contribui para um projeto mais coerente com a demanda da fábrica e pode apoiar uma operação com menor consumo elétrico, desde que a vazão projetada seja suficiente para a captação e que o sistema permaneça corretamente regulado e mantido.
Vazão adequada e eficiência energética
A relação entre vazão e consumo elétrico exige equilíbrio.
Uma vazão abaixo da necessária pode prejudicar a captação de particulados e favorecer o acúmulo de resíduos em dutos ou equipamentos.
Já uma vazão muito superior à demanda pode elevar a potência requerida pelo ventilador, aumentar o desgaste de componentes e movimentar mais ar do que o processo realmente exige.
A eficiência energética, portanto, não significa simplesmente utilizar um motor de menor potência.
O objetivo é dimensionar o conjunto para que ventilador, dutos, mangas filtrantes, válvulas e pontos de captação trabalhem de forma compatível.
A operação estável também depende da limpeza adequada das mangas, da ausência de vazamentos e do controle das condições que alteram as perdas de carga.
Em um filtro de mangas com limpeza automática por pulso de ar comprimido, a condição das mangas e o funcionamento do sistema de limpeza influenciam a resistência à passagem do ar.
Mangas saturadas, danificadas ou inadequadas ao contaminante podem comprometer a filtragem e aumentar a demanda do ventilador.
Por essa razão, a eficiência projetada precisa ser acompanhada por manutenção e inspeções durante a vida operacional do equipamento.
Checklist de informações para o projeto
Antes de especificar o sistema, é importante reunir informações do processo e da instalação.
Um checklist educacional pode incluir:
- Qual processo gera a emissão e em quais pontos ela ocorre?
- O contaminante é composto por particulados finos, poeira mais pesada, fumos, névoas de óleo ou vapores?
- Qual é a concentração estimada e como ela varia ao longo da jornada?
- Que temperatura e umidade estarão presentes no ar captado?
- Quais equipamentos funcionarão simultaneamente?
- Qual é a jornada de operação e há variações de produção entre turnos ou períodos?
- Qual espaço está disponível para ventilador, filtro, dutos, descarga e acesso de manutenção?
- Há necessidade de direcionar o resíduo coletado para descarte ou reaproveitamento?
- Existe possibilidade de expansão da capacidade produtiva ou inclusão de novos pontos de captação?
- Quais requisitos de segurança, documentação técnica e controle ambiental devem ser considerados?
Essas respostas ajudam a evitar especificações baseadas apenas em valores de catálogo.
Também permitem avaliar se os materiais dos dutos e das mangas são compatíveis com o ambiente e com o contaminante, sempre de acordo com a análise técnica aplicável ao caso.
Dimensionamento técnico versus equipamento genérico
A instalação de um equipamento genérico pode parecer uma alternativa simples, mas não assegura, por si só, que a emissão será captada na origem ou que a vazão chegará de maneira equilibrada a todos os pontos.
Sem conhecer o processo, o sistema pode apresentar ramais com excesso ou falta de ar, perdas de carga não previstas, dificuldade de limpeza e necessidade de adaptações posteriores.
Já o dimensionamento técnico parte das condições de operação, registra as premissas utilizadas e relaciona cada componente à função que deverá desempenhar.
Essa abordagem facilita a análise de desempenho, a manutenção e eventuais ampliações.
Também torna mais transparente a avaliação de mudanças no processo, pois qualquer alteração relevante pode ser comparada com os parâmetros originais do projeto.
A VR MAQ. atua na fabricação de sistemas de exaustão e filtragem industrial e oferece instalação, manutenção e reparo conforme a necessidade do cliente.
Em uma avaliação técnica, a empresa pode analisar as características do processo e orientar a definição do conjunto, sem que a escolha do equipamento seja dissociada do layout, do contaminante e da rotina operacional.
Validação técnica e documentação
Um projeto de filtragem industrial deve manter documentação das premissas, dos critérios de dimensionamento, dos materiais especificados e das condições consideradas para a operação.
Essa documentação é útil para orientar a instalação, a inspeção, a manutenção e futuras modificações.
A validação deve ser realizada por profissional habilitado, considerando as responsabilidades técnicas e os requisitos aplicáveis à instalação.
Quando necessário, laudos técnicos e ART podem integrar os serviços e a documentação do projeto, conforme a natureza da atividade e as exigências técnicas e legais correspondentes.
Esses documentos não representam aprovação automática de qualquer sistema: sua pertinência depende do escopo efetivamente executado e das condições verificadas.
Assim, a inovação tecnológica está menos em adicionar componentes isolados e mais em integrar dados do processo, análise do escoamento, seleção adequada de materiais, segurança operacional e possibilidade de manutenção.
Esse conjunto aumenta a previsibilidade do sistema e cria uma base mais consistente para buscar eficiência energética sem prometer resultados universais ou substituir a avaliação específica de cada indústria.
Segurança, manutenção e conformidade ambiental
Um sistema de exaustão e filtragem industrial contribui para a salubridade do ambiente ao captar partículas, fumos, névoas ou vapores na origem do processo.
Porém, a segurança e a adequação ambiental não dependem apenas da presença do equipamento.
É necessário considerar o contaminante, a vazão, o layout, o regime de operação, os materiais empregados, a manutenção e os requisitos aplicáveis à instalação.
Manutenção preventiva: preservar a capacidade de filtragem
A manutenção preventiva deve incluir a inspeção periódica das mangas filtrantes, dos dutos, das válvulas rotativas, do ventilador centrífugo, do sistema de ar comprimido e dos pontos de possível vazamento.
Também é importante observar sinais como perda de vazão, aumento da pressão diferencial, acúmulo anormal de resíduos, ruídos incomuns, vibração, desgaste de componentes e falhas no acionamento do sistema Pulse Jet.
Nas mangas, a avaliação pode identificar saturação, rasgos, deformações, desgaste ou instalação inadequada.
Nos dutos, a inspeção deve buscar corrosão, obstruções, conexões soltas e vazamentos que reduzam a eficiência da captação.
Já o ventilador, as válvulas e o conjunto de ar comprimido precisam ser verificados conforme as recomendações técnicas do projeto e as condições reais de uso.
A limpeza automática por pulso de ar comprimido auxilia a remoção do material acumulado nas mangas, mas não elimina a necessidade de inspeção.
O funcionamento do Pulse Jet depende de parâmetros adequados, como pressão disponível, sequência de acionamento e integridade das válvulas e tubulações.
A manutenção também deve prever o manejo correto do resíduo coletado, de acordo com suas características e com os procedimentos ambientais aplicáveis.
Manutenção preventiva e corretiva
A manutenção preventiva é planejada para reduzir a probabilidade de falhas e preservar a estabilidade operacional.
Sua frequência deve considerar o tipo de processo, a concentração de particulados, a temperatura, a umidade, a jornada de trabalho, a agressividade do contaminante e as recomendações do fabricante ou do responsável técnico.
Não existe uma periodicidade única adequada para todas as instalações.
A manutenção corretiva ocorre quando uma falha, perda de desempenho ou condição anormal exige intervenção.
Ela pode envolver a substituição de mangas, a correção de vazamentos, o reparo de válvulas, o ajuste do ventilador ou a recuperação de trechos de dutos.
Embora necessária em determinadas situações, a dependência exclusiva de ações corretivas pode aumentar o risco de paradas não planejadas e dificultar a identificação da causa original do problema.
A combinação entre inspeções, registros de ocorrências e análise das condições de operação ajuda a formar um histórico técnico.
Esse histórico permite acompanhar a evolução do sistema e orientar decisões de manutenção industrial com maior segurança.
A VR MAQ. atua com instalação, manutenção e reparo de sistemas industriais, conforme a necessidade técnica de cada aplicação.
Segurança operacional e NR12
A segurança deve ser considerada desde o projeto e permanecer presente durante a instalação, a operação, a limpeza e a manutenção.
Proteções físicas, acesso seguro aos componentes, sinalização, pontos de inspeção e procedimentos de bloqueio de energias são elementos importantes para reduzir a exposição dos trabalhadores a partes móveis, eletricidade, pressão, calor, poeira e outros perigos do processo.
A integração do sistema às exigências da NR12 deve ser analisada de acordo com a configuração real do equipamento e da planta.
Isso inclui avaliar componentes como ventiladores, válvulas rotativas, acionamentos, dispositivos de proteção e áreas de acesso.
O atendimento às exigências aplicáveis não deve ser presumido apenas pela utilização de um determinado tipo de filtro; depende da concepção, da montagem, da documentação, dos dispositivos instalados e das condições de uso.
Antes de qualquer intervenção, a equipe responsável deve seguir procedimentos compatíveis com os riscos identificados, incluindo a interrupção do funcionamento, o bloqueio e a sinalização das fontes de energia quando aplicável.
A liberação para manutenção deve ocorrer somente após a verificação das condições seguras de trabalho e a conclusão dos procedimentos definidos para a instalação.
Conformidade ambiental e documentação técnica
Um sistema de filtragem pode apoiar o controle de emissões atmosféricas e contribuir para um ambiente de trabalho mais salubre.
Entretanto, a adequação ambiental depende do processo, do tipo e da concentração dos contaminantes, do desempenho do conjunto, da operação, da manutenção e dos requisitos dos órgãos competentes.
A instalação de um filtro de mangas não representa aprovação automática nem promove, por si só, o atendimento a todas as exigências legais.
Em determinados projetos, a avaliação pode envolver requisitos de entidades como Cetesb e IBAMA, além de normas de segurança do trabalho e exigências específicas da atividade industrial.
A empresa responsável deve analisar quais documentos são necessários para cada caso, sem substituir a avaliação dos órgãos competentes ou do profissional habilitado.
Laudos técnicos e ART podem integrar projetos, instalações, inspeções ou serviços de manutenção conforme a necessidade técnica e legal.
Esses documentos devem refletir as características efetivamente analisadas, as premissas adotadas, os limites da avaliação e a responsabilidade profissional correspondente.
A documentação adequada facilita a rastreabilidade das decisões e apoia a gestão de segurança e manutenção da indústria.
Para avaliar uma solução com maior segurança, é recomendável reunir informações sobre o processo gerador, os contaminantes, a vazão requerida, o layout, os pontos de captação, o acesso para manutenção e os requisitos ambientais aplicáveis.
A VR MAQ. pode ser consultada para uma análise técnica relacionada ao projeto, à instalação, à manutenção, ao reparo e à documentação do sistema, conforme a necessidade de cada operação.
Veja também os conteúdos internos sobre NR12, manutenção preventiva, manutenção corretiva e segurança em máquinas industriais.
Perguntas frequentes
Checklist para avaliar a contratação
A escolha de uma solução de filtragem industrial deve começar pelo processo que gera a emissão, e não apenas pela capacidade nominal de um equipamento.
Antes de solicitar um projeto, reúna informações sobre os pontos de geração, o tipo de contaminante, o regime de operação e as condições do ambiente produtivo.
Esse diagnóstico ajuda a definir um sistema tecnicamente compatível e evita decisões baseadas em modelos genéricos.
Use o checklist abaixo como ponto de partida:
- Mapeamento dos contaminantes: identifique se o processo produz particulados finos, poeira, fumos de solda, gases, névoas de óleo ou vapores. A composição e o comportamento do contaminante influenciam a seleção das mangas filtrantes e dos demais componentes.
- Origem e quantidade das emissões: registre quais máquinas ou etapas liberam o material no ar, em que intensidade e durante quanto tempo. A captação localizada costuma exigir uma análise diferente de uma necessidade de renovação geral do ambiente.
- Vazão necessária: verifique a quantidade de ar que precisa ser movimentada para captar o contaminante nos pontos definidos. A vazão deve ser relacionada à geometria das captações, aos dutos e às perdas de carga do sistema.
- Layout da fábrica: considere a posição dos equipamentos, a altura disponível, as rotas dos dutos, os pontos de descarga e o acesso para inspeção. Um bom layout reduz interferências na produção e facilita futuras intervenções.
- Materiais dos dutos: a escolha entre dutos galvanizados ou em inox depende das condições do processo, do ambiente e dos requisitos técnicos aplicáveis. O material deve ser especificado de acordo com a exposição a umidade, agentes químicos, temperatura e abrasão, quando esses fatores estiverem presentes.
- Acesso para manutenção: avalie se haverá espaço seguro para verificar mangas, válvulas, ventilador, sistema de ar comprimido, pontos de vedação e dispositivos de descarga.
- Possibilidade de expansão: informe se a fábrica poderá receber novas máquinas ou aumentar a capacidade produtiva. A modularidade pode ser considerada desde a fase de projeto para permitir adaptações futuras, conforme a viabilidade técnica.
- Documentação requerida: confirme a necessidade de memoriais, desenhos, laudos técnicos, ART e registros relacionados à instalação, à segurança e ao controle ambiental.
Esse levantamento não substitui a análise de um profissional habilitado.
Ele serve para organizar as informações que serão avaliadas no dimensionamento e tornar mais objetiva a conversa entre a indústria, o projetista e a empresa responsável pelo fornecimento.
Critérios para comparar soluções
Duas soluções podem parecer semelhantes visualmente e apresentar diferenças importantes no funcionamento, na manutenção e na integração com o processo.
Ao comparar alternativas, observe primeiro a adequação ao contaminante e à operação.
Um filtro de mangas projetado para uma aplicação específica não deve ser tratado como uma solução universal para qualquer tipo de emissão.
A eficiência energética está relacionada ao equilíbrio entre vazão, pressão, perdas de carga, quantidade de mangas, configuração dos dutos e potência do ventilador.
Um sistema superdimensionado pode movimentar mais ar do que o necessário e exigir maior consumo elétrico.
Já um sistema subdimensionado pode não realizar a captação esperada.
Por isso, a avaliação deve considerar o conjunto completo, e não somente o motor ou o coletor de pó industrial.
Também compare a forma de limpeza das mangas, a facilidade de acesso aos componentes, a disponibilidade de peças e o planejamento da manutenção.
A limpeza automática por Pulse Jet pode contribuir para a continuidade da operação ao remover o pó acumulado por meio de pulsos de ar comprimido, mas seu funcionamento depende de regulagem, vedação, qualidade do ar comprimido e condições adequadas de uso.
Outros critérios relevantes incluem:
- compatibilidade entre o material filtrante e o contaminante;
- estabilidade da captação nos pontos de origem;
- facilidade de inspeção do ventilador, dos dutos e das válvulas;
- segurança durante o acesso e o bloqueio das fontes de energia;
- possibilidade de integração com mudanças futuras no processo;
- documentação técnica compatível com a instalação;
- orientação para manutenção preventiva e corretiva;
- avaliação dos requisitos ambientais e de segurança aplicáveis.
A VR MAQ. atua na fabricação de sistemas de exaustão e filtragem industrial e também oferece instalação, manutenção e reparo, conforme a necessidade técnica do projeto.
A análise deve ser feita com base nas características reais da operação, sem presumir desempenho, prazo, custo ou adequação automática antes do levantamento das informações.
Perguntas frequentes

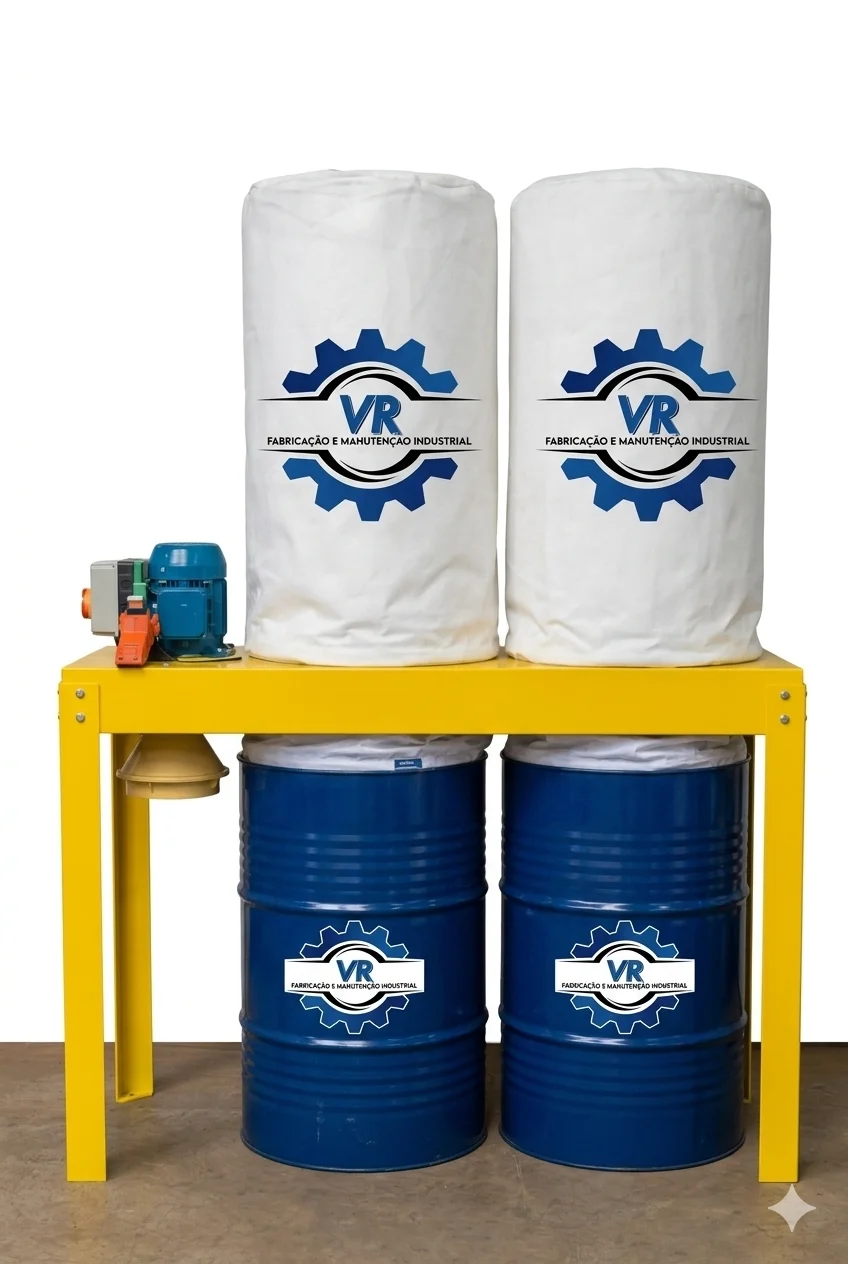

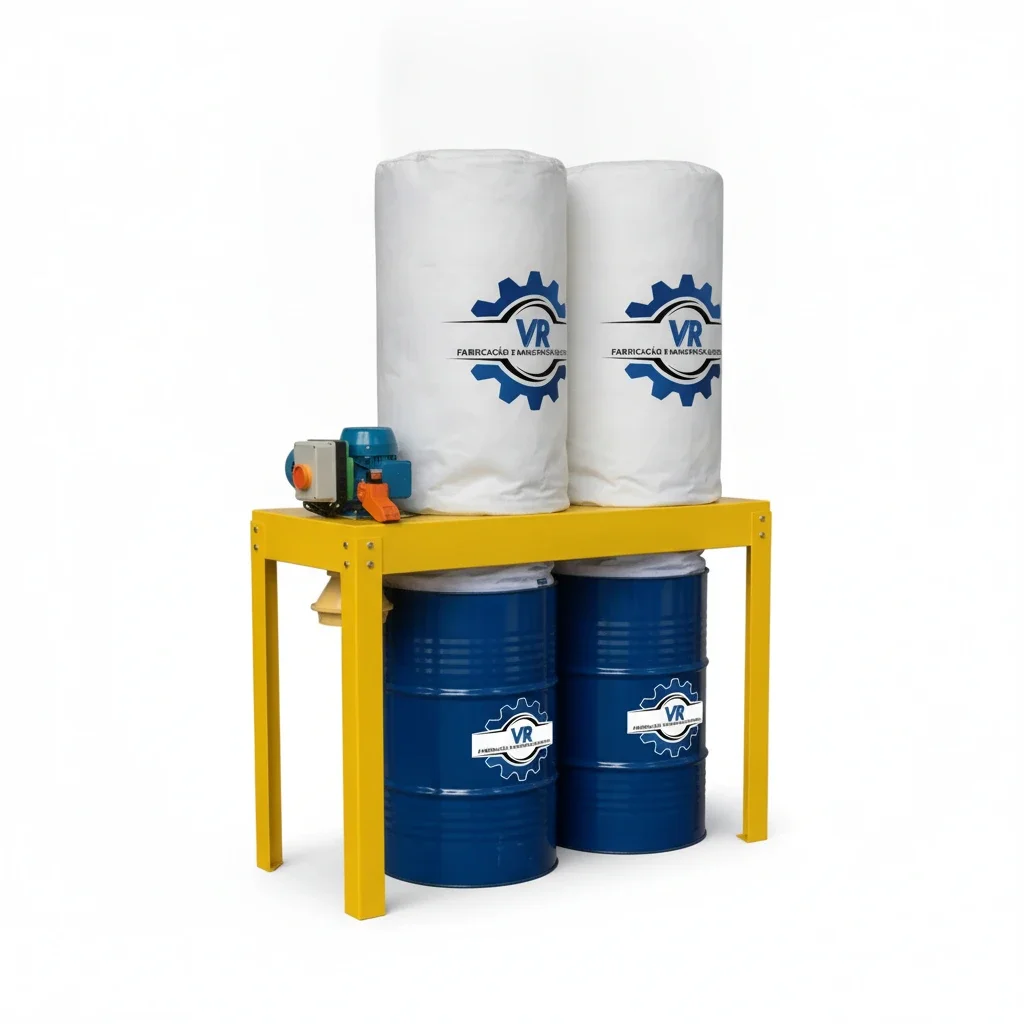

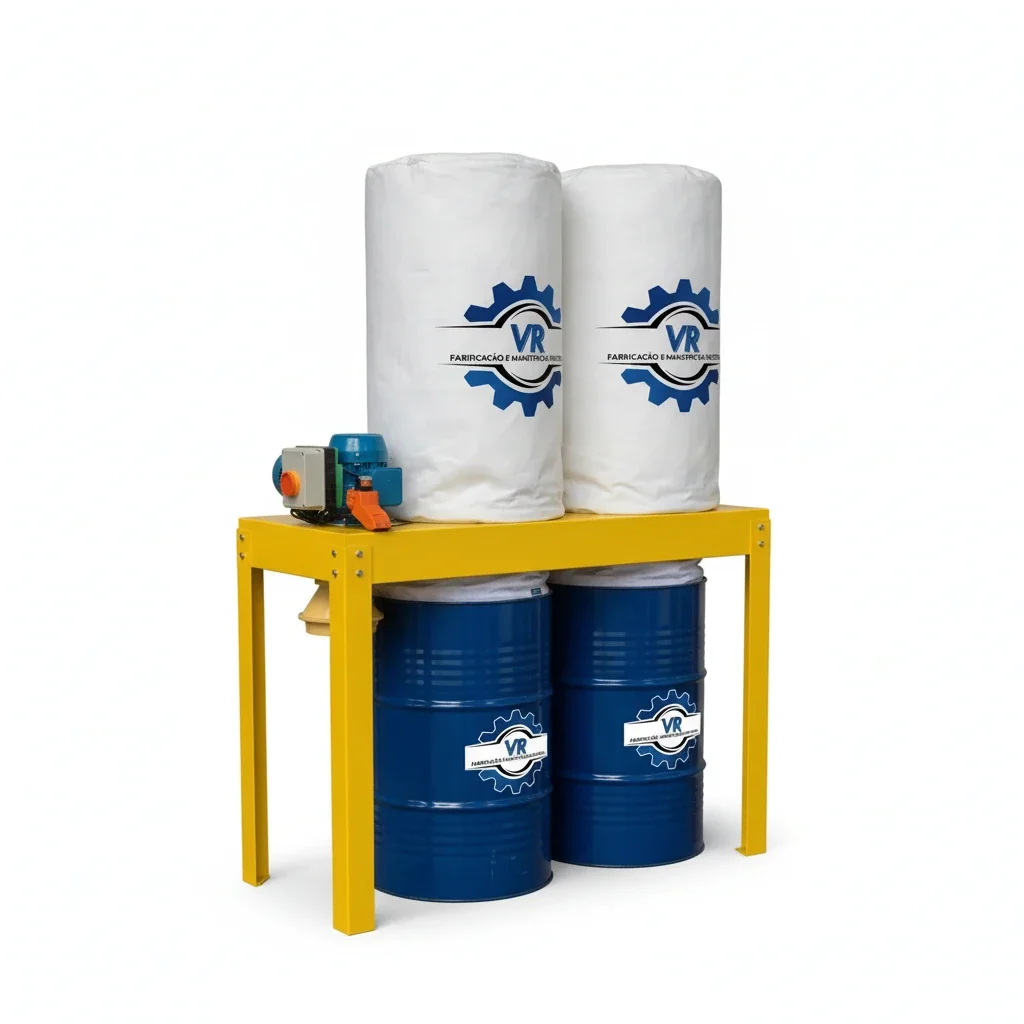

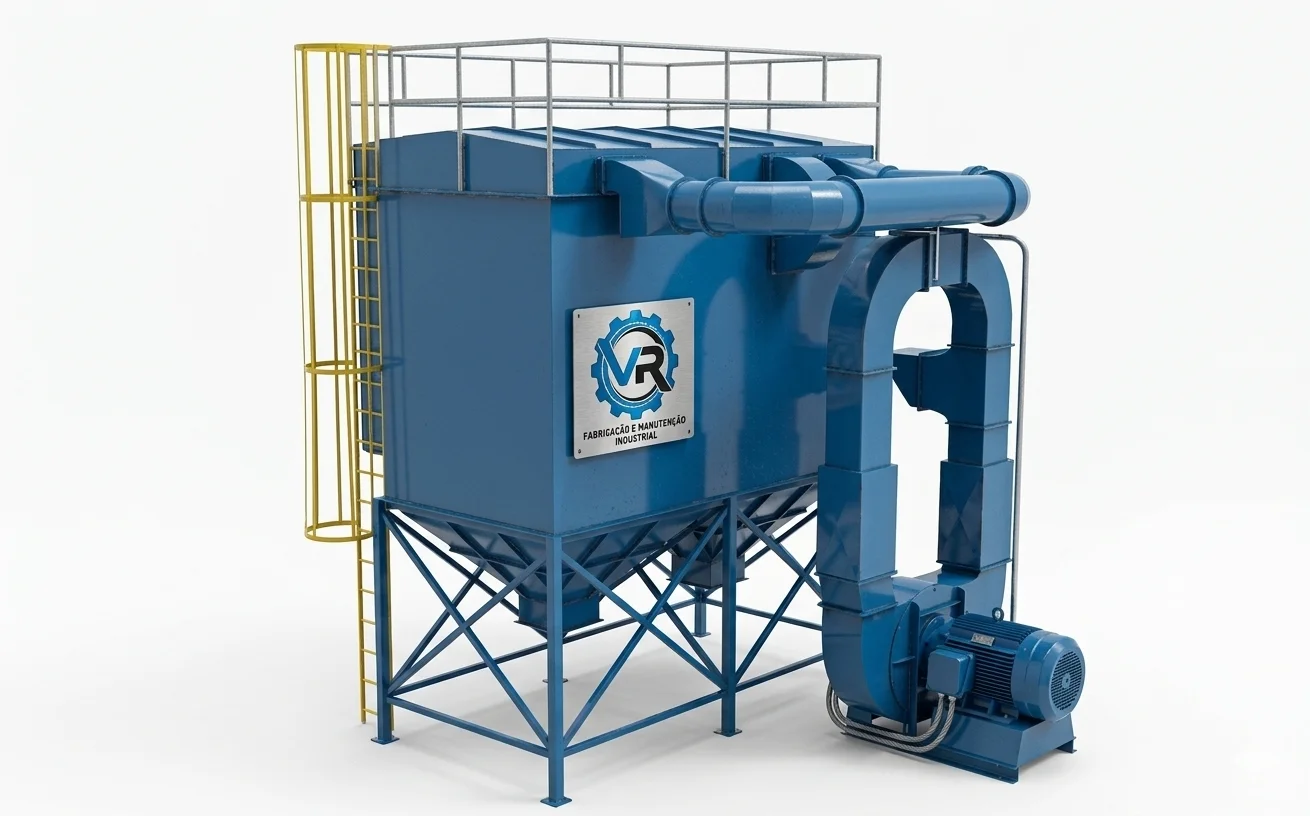

O que é um filtro de mangas?
Filtro de mangas é um equipamento que conduz o ar contaminado até mangas filtrantes, onde partículas suspensas são retidas.
Depois da filtragem, o ar tratado é direcionado conforme o projeto, enquanto o material separado pode ser descartado ou reaproveitado quando isso for tecnicamente e legalmente aplicável.
O equipamento normalmente integra um sistema de exaustão industrial com captações, dutos, ventilador, dispositivos de limpeza e descarga do resíduo.
Qual é a diferença entre filtro de mangas, ciclone separador e lavador de gases?
O filtro de mangas utiliza elementos filtrantes para reter partículas presentes no fluxo de ar.
O ciclone separador usa o movimento do ar e a ação centrífuga para separar principalmente partículas mais pesadas.
O lavador de gases emprega um líquido ou outro meio de lavagem para tratar determinados gases ou partículas, dependendo do processo.
Essas tecnologias não são automaticamente equivalentes nem substituíveis.
A escolha depende do tipo de contaminante, da concentração, da temperatura, da umidade, da vazão e dos requisitos do processo.
Em algumas aplicações, diferentes etapas podem ser combinadas, desde que o projeto técnico justifique essa configuração.
Onde o filtro de mangas pode ser utilizado?
O filtro de mangas pode ser aplicado em processos que geram particulados e outros contaminantes compatíveis com a tecnologia de filtragem.
Entre os exemplos estão a indústria moveleira, fundições, caldeirarias com fumos de solda, usinagens pesadas, indústrias químicas, indústrias alimentícias e silos agrícolas.
Em uma operação de madeira, por exemplo, o sistema pode ser avaliado para a captação de pó nos pontos de geração.
Em uma caldeiraria, a análise pode considerar os fumos produzidos durante a soldagem.
Na movimentação de grãos, devem ser estudadas as características do particulado, os pontos de transferência e as condições do armazenamento.
Cada aplicação exige verificação própria; a simples presença de pó não define sozinha o modelo adequado.
Como funciona a limpeza Pulse Jet e por que a manutenção é importante?
No sistema Pulse Jet, pulsos de ar comprimido são direcionados às mangas filtrantes para desprender o material acumulado na superfície.
O resíduo removido é conduzido para a área de descarga, que pode contar com válvula rotativa ou outro arranjo compatível com o projeto.
A manutenção é importante porque mangas saturadas, vazamentos, falhas no fornecimento de ar comprimido, válvulas desgastadas ou dutos obstruídos podem alterar o funcionamento do conjunto.
A inspeção deve considerar as condições reais de operação e as recomendações técnicas.
A manutenção preventiva busca identificar desvios antes de uma falha; a manutenção corretiva atua quando já existe um defeito ou perda de funcionamento.
O filtro de mangas substitui uma coifa, um exaustor eólico ou um ar-condicionado?
Não necessariamente.
Uma coifa pode realizar a captação localizada em uma fonte específica, mas não possui, por si só, a mesma função de filtragem de um sistema completo.
O exaustor eólico de teto é destinado à movimentação e renovação do ar em determinadas condições, sem equivaler a um conjunto projetado para reter particulados.
O ar-condicionado central atua principalmente no condicionamento térmico e na circulação do ar, não sendo automaticamente um coletor de pó industrial.
A solução adequada depende do objetivo.
Controle de contaminantes, ventilação geral, conforto térmico e captação localizada são necessidades diferentes, embora possam coexistir em uma planta industrial.
Próximos passos para uma avaliação técnica
Para solicitar uma análise, prepare informações sobre o processo, os equipamentos geradores, os contaminantes, o regime de operação, o espaço disponível, o layout e os requisitos de manutenção.
A VR MAQ. pode ser consultada para avaliar projeto, fabricação, instalação, manutenção e reparo de sistemas de exaustão e filtragem industrial, além da emissão de laudos técnicos e ART conforme a necessidade técnica e legal.
A avaliação também pode considerar a integração com conteúdos e serviços relacionados a [projeto de exaustão industrial], [instalação de sistemas industriais], [manutenção industrial], [caldeiraria], [usinagem], [esteiras transportadoras] e [equipamentos para indústrias em geral].
Para temas de segurança, consulte ainda as orientações sobre [segurança NR12] e o planejamento de manutenção preventiva e corretiva.
O objetivo é relacionar o equipamento às condições reais da operação, preservando a segurança, a continuidade produtiva e a possibilidade de expansão futura.
