Rosca transportadora tubular: aplicações, funcionamento e critérios de seleção
O que é a rosca transportadora tubular e como funciona?

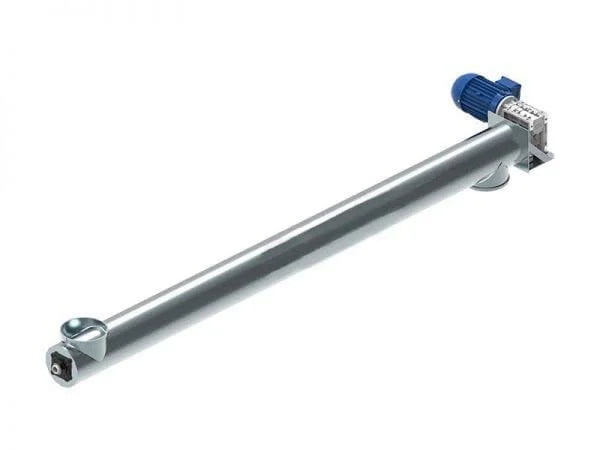

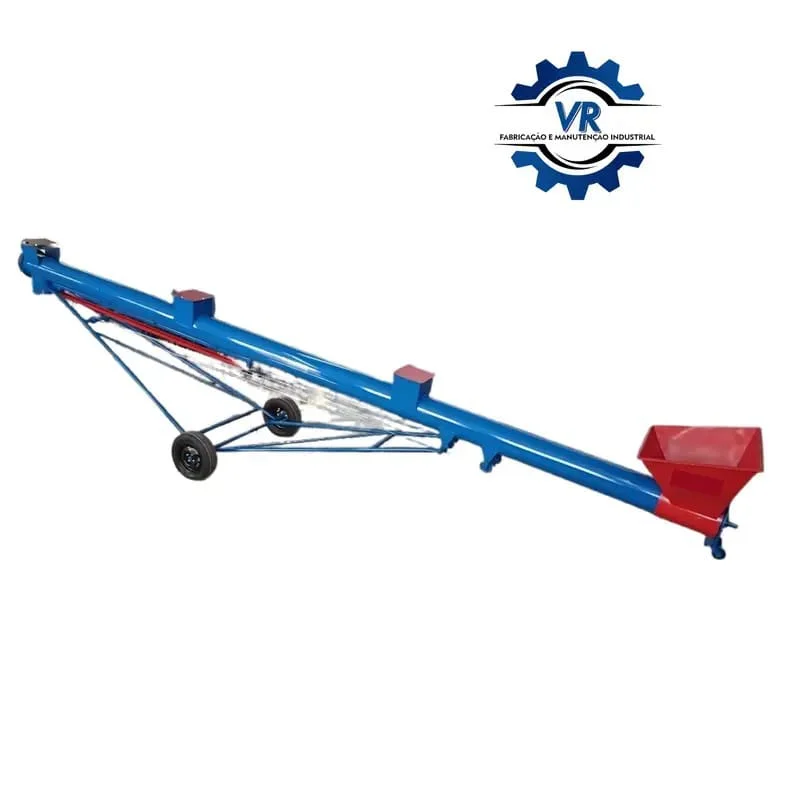

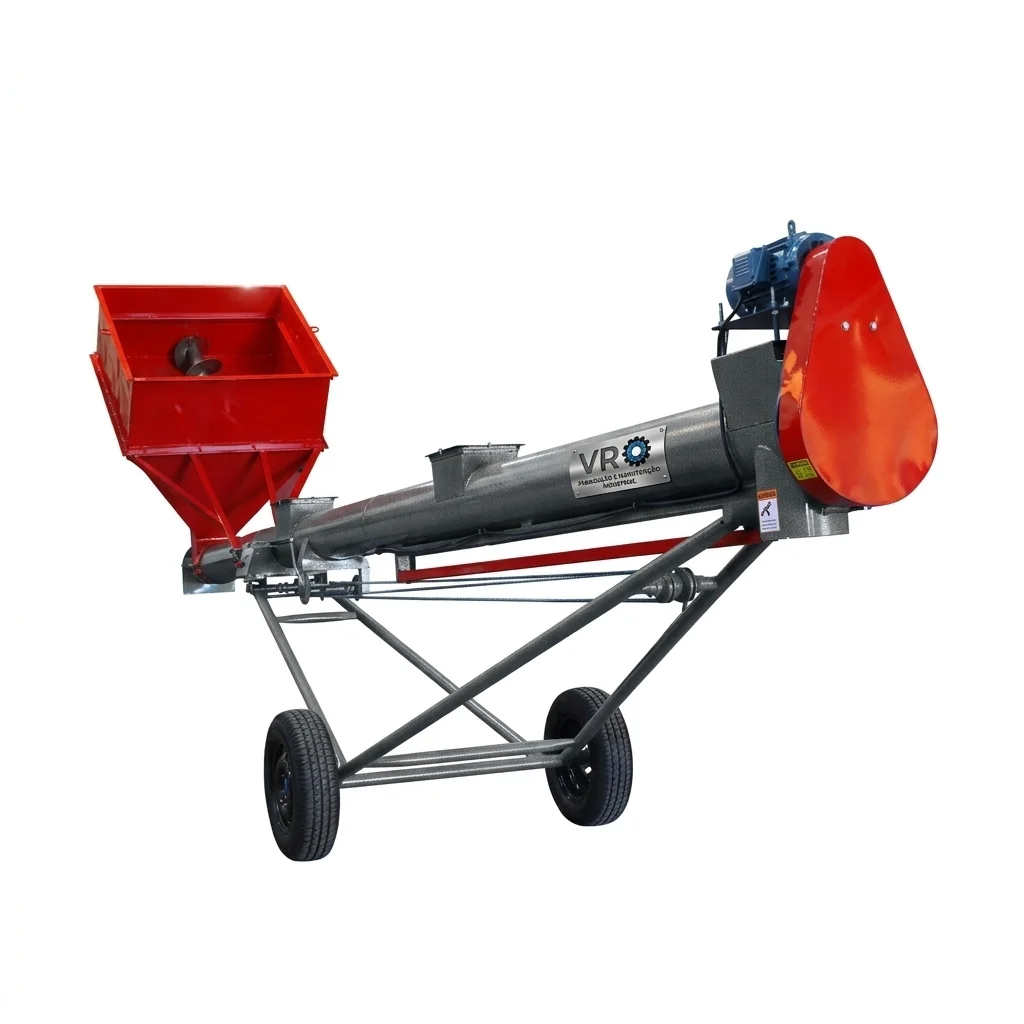

A rosca transportadora tubular é um equipamento destinado à movimentação contínua e dosada de materiais a granel.
Também conhecida como transportador helicoidal, chupim agrícola ou rosca sem fim, utiliza um eixo com hélice rotativa para deslocar o material desde o ponto de alimentação até a descarga.
Conforme o projeto, pode operar na posição horizontal, inclinada ou vertical, integrando diferentes etapas de uma linha industrial.
Definição rápida: a rosca transportadora tubular é um sistema fechado no qual uma hélice gira dentro de uma calha tubular e empurra materiais sólidos a granel de forma controlada entre dois pontos do processo.
Como funciona o transporte helicoidal?
O material entra pela abertura de alimentação e alcança a hélice instalada no interior da calha tubular.
Com a rotação do eixo, os passos da hélice conduzem o produto ao longo do equipamento até a abertura de descarga.
A velocidade de deslocamento e a dosagem dependem da configuração do conjunto, das características do material e dos requisitos definidos para a operação.
O fluxo básico pode ser entendido assim:
- Alimentação: entrada do material a granel no transportador.
- Deslocamento: rotação do eixo e da hélice, que impulsiona o material ao longo da calha.
- Condução: avanço contínuo, horizontal, inclinado ou vertical, conforme o arranjo do processo.
- Descarga: saída do material no ponto destinado à próxima etapa da operação.
A construção tubular diferencia-se das calhas abertas ou em formato de U principalmente pelo fechamento do conjunto.
Essa configuração ajuda a conter poeira e a manter o material mais protegido contra interferências externas, além de favorecer uma movimentação mais controlada.
A calha em U também pode ser adequada a determinadas aplicações, mas apresenta uma geometria construtiva diferente e deve ser especificada de acordo com o processo, o produto transportado e as condições de acesso para inspeção e limpeza.
Entre as aplicações possíveis estão a alimentação de balanças e misturadores e o transporte de materiais em operações do agronegócio, da mineração, de fábricas de ração, de usinas de asfalto, da indústria cimenteira, do processamento de biomassa e do tratamento de resíduos.
A seleção correta deve considerar o tipo de material, o percurso, a inclinação, os pontos de entrada e saída e o fluxo necessário, evitando uma configuração incompatível com o processo.
Benefícios operacionais do sistema fechado
Por ocupar pouco espaço físico e permitir transporte contínuo e dosado, o transportador helicoidal pode ser integrado a linhas industriais e sistemas de automação.
O controle por inversor de frequência, quando previsto no projeto, permite ajustar a rotação conforme a necessidade operacional, sempre respeitando o dimensionamento do equipamento e as características do material.
A VR MAQ., com quase 50 anos de experiência na fabricação e manutenção de máquinas industriais, desenvolve, instala e mantém soluções de movimentação conforme a necessidade de cada aplicação.
A avaliação sob medida deve verificar o risco de embuchamento, a configuração da hélice, a estrutura da calha e as condições de operação antes da definição do equipamento.
Para especificar uma rosca transportadora tubular com segurança, consulte a VR MAQ. e apresente as informações do material, do percurso e da integração desejada.
Aplicações industriais e critérios de dimensionamento
A rosca transportadora tubular pode ser considerada quando a operação exige o deslocamento contínuo e dosado de materiais a granel entre pontos definidos do processo.
Antes de escolher o equipamento, é necessário analisar o material, o fluxo necessário, o percurso, a inclinação e a forma de alimentação e descarga.
Esses fatores influenciam diretamente a configuração da hélice, da calha, do eixo e dos componentes de apoio.
Onde o equipamento pode ser aplicado
A solução é utilizada em diferentes ambientes industriais, desde que o material e o processo sejam compatíveis com o transporte helicoidal:
- Agronegócio: movimentação de grãos, insumos e outros materiais a granel em operações de recebimento, transferência ou alimentação.
- Fábricas de ração: dosagem e condução de matérias-primas até misturadores ou etapas intermediárias.
- Indústrias cimenteiras e usinas de asfalto: transporte de materiais pulverulentos ou granulares em sistemas que exigem condução controlada.
- Mineração: movimentação de materiais cuja abrasividade deve ser considerada no dimensionamento dos componentes.
- Biomassa: transferência de resíduos, partículas e materiais destinados a processos industriais.
- Tratamento de resíduos e reciclagem: condução de materiais a granel entre pontos de separação, processamento ou descarregamento.
A aplicação não deve ser definida apenas pelo setor.
É necessário verificar as propriedades do material e a configuração real da linha.
Checklist para o dimensionamento
Antes de solicitar uma solução sob medida, a indústria deve reunir informações como:
- Tipo, granulometria, densidade aparente e umidade do material.
- Comportamento do produto durante o transporte, incluindo tendência à compactação ou aderência.
- Fluxo necessário para a operação, sem presumir capacidade antes da análise técnica.
- Distância entre o ponto de alimentação e o ponto de descarga.
- Necessidade de transporte horizontal, inclinado ou vertical.
- Quantidade, posição e altura dos pontos de alimentação e descarga.
- Frequência de operação e integração com balanças, misturadores ou outros equipamentos.
- Ambiente de instalação, presença de poeira, abrasão e exigências de limpeza.
- Espaço disponível para instalação, inspeção e manutenção.
- Necessidade de controle de velocidade por inversor de frequência.
Esses dados ajudam a avaliar o passo da hélice, a configuração da calha tubular, o tipo de acionamento e os materiais construtivos adequados.
A definição final deve ser feita por avaliação técnica, pois não existe uma configuração universal para todos os materiais e processos.
Como evitar embuchamento
O embuchamento pode ocorrer quando o material não flui de maneira compatível com a geometria da rosca, quando há alimentação excessiva ou quando a descarga não acompanha o volume transportado.
Inclinação inadequada, umidade elevada, acúmulo em pontos de transferência e dimensionamento insuficiente também podem afetar a continuidade do transporte.
Por isso, a análise deve considerar o comportamento do material desde a entrada até a saída.
A alimentação precisa ser compatível com o fluxo projetado, enquanto a descarga deve permanecer livre para evitar retenção.
A integração com balanças, misturadores e inversores de frequência pode contribuir para um controle mais adequado do processo, desde que seja especificada conforme a necessidade da planta.
A VR MAQ. desenvolve equipamentos sob medida, realiza fabricação, instalação e manutenção, atendendo diferentes segmentos industriais em todo o Brasil.
Para uma avaliação consultiva, o ideal é encaminhar as características do material, o percurso e o esquema de alimentação e descarga à empresa.
Perguntas frequentes
A rosca transportadora tubular pode operar na horizontal, inclinada e na vertical?
Pode ser projetada para essas configurações, mas a viabilidade depende do material, do fluxo, da inclinação, do percurso e da finalidade do transporte.
A configuração deve ser analisada antes da fabricação.
Quais materiais podem ser movimentados?
A aplicação pode envolver materiais granulares, pulverulentos ou outros sólidos a granel, como os encontrados no agronegócio, na mineração, na produção de ração, na biomassa e no tratamento de resíduos.
A compatibilidade deve ser verificada conforme as características do produto.
Como saber se a rosca é mais adequada do que uma esteira, um elevador de caneca ou um redler?
A escolha depende do sentido do transporte, do espaço disponível, do nível de controle desejado, das propriedades do material e da configuração da linha.
A rosca favorece o transporte fechado e dosado, enquanto os demais equipamentos possuem princípios construtivos e aplicações diferentes.
A rosca pode ser integrada à automação industrial?
Pode ser adaptada a sistemas de controle, incluindo inversores de frequência, quando essa necessidade é considerada no projeto.
A integração deve ser definida de acordo com os demais equipamentos e com a lógica operacional da planta.
Materiais, construção e diferenciais operacionais
A escolha dos materiais e componentes define como o transportador de rosca helicoidal lidará com abrasão, umidade, contaminação, temperatura, limpeza e variações de fluxo.
Por isso, a especificação não deve considerar apenas o diâmetro ou o comprimento do equipamento: é necessário relacionar o material transportado às condições reais do processo.
Como selecionar o material construtivo
| Material ou solução | Aplicação conceitual | Principal critério de análise |
|---|---|---|
| Aço carbono | Processos industriais gerais em que a resistência mecânica e a compatibilidade com o produto sejam adequadas | Desgaste, corrosão, umidade e rotina de limpeza |
| Aço inoxidável | Processos que exigem maior atenção à higiene, à corrosão ou ao contato com determinados produtos | Compatibilidade química, facilidade de limpeza e exigências do processo |
| Aço de alta resistência ao desgaste | Operações com sólidos abrasivos ou condições severas de transporte | Abrasividade, frequência de operação e vida útil esperada dos componentes |
| Liga anti-desgaste, como Hardox, no helicoide | Aplicações em que a hélice esteja sujeita a desgaste elevado, conforme a análise técnica | Características do material, velocidade de operação e pontos de maior atrito |
A especificação correta depende de fatores como granulometria, abrasividade, umidade, temperatura, densidade aparente, tendência à aderência e eventual sensibilidade à contaminação.
O aço inoxidável, por exemplo, não deve ser escolhido apenas por ser resistente à corrosão; a compatibilidade com o produto e com os procedimentos de higienização também precisa ser avaliada.
Da mesma forma, uma liga anti-desgaste deve ser aplicada quando as condições do processo justificarem essa solução, e não como escolha automática para qualquer instalação.
No contexto informado pela VR MAQ., o helicoide pode ser dimensionado com aço de alta resistência ao desgaste, incluindo Hardox quando aplicável à operação.
Essa decisão deve considerar o material transportado e o regime de trabalho.
A empresa também desenvolve equipamentos sob medida, realiza fabricação, instalação e manutenção, permitindo que a seleção seja vinculada ao conjunto do processo industrial.
Componentes que influenciam o desempenho operacional
Os mancais de suspensão autolubrificantes são um diferencial relevante quando o processo exige reduzir o risco de contaminação do material transportado.
Posicionados para apoiar o eixo ao longo do equipamento, esses componentes contribuem para o funcionamento do conjunto sem introduzir pontos de lubrificação convencionais diretamente na área de transporte.
Ainda assim, sua especificação, inspeção e substituição devem seguir a configuração do equipamento e as orientações técnicas aplicáveis.
O sistema hermético da rosca tubular mantém o material dentro de uma calha fechada.
Essa característica ajuda a controlar a dispersão de poeira e a separar o produto do ambiente externo, embora não elimine a necessidade de avaliar vedações, pontos de transferência, alimentação, descarga e procedimentos de limpeza.
Em operações com poeira, o controle deve considerar toda a linha, e não somente o corpo do transportador.
A integração com inversores de frequência permite ajustar a rotação do acionamento conforme a necessidade do processo, desde que motor, transmissão, hélice e demais componentes sejam compatíveis com essa estratégia de controle.
Essa adaptação pode ser útil em linhas que alimentam balanças ou misturadores e em processos que exigem variação de fluxo.
O ajuste deve ser definido tecnicamente para evitar alimentação irregular, sobrecarga ou embuchamento.
Diferença funcional entre equipamentos de transporte
| Equipamento | Função predominante | Característica de seleção |
|---|---|---|
| Rosca transportadora tubular | Deslocar e dosar materiais a granel em percurso horizontal, inclinado ou vertical | Compatibilidade entre material, hélice, calha, fluxo e inclinação |
| Esteira de lona | Transportar materiais sobre uma correia em trajetos geralmente lineares | Espaço disponível, tipo de carga, percurso e necessidade de transferência |
| Elevador de caneca | Elevar materiais verticalmente por meio de canecas fixadas a uma correia ou corrente | Altura, material, alimentação e necessidade de elevação contínua |
| Redler | Movimentar materiais com correntes e elementos de arraste em uma caixa ou canal | Peso do material, robustez requerida, percurso e condições de operação |
A rosca transportadora tubular se diferencia por combinar transporte fechado, deslocamento contínuo e possibilidade de dosagem.
Isso não significa que seja superior a esteiras, elevadores de caneca ou redlers em qualquer aplicação.
Cada equipamento atende a uma configuração de processo, e a escolha deve considerar percurso, vazão requerida, propriedades do material, espaço físico, necessidade de contenção e forma de alimentação.
Nota técnica para especificação
Antes de definir a construção, é recomendável reunir informações sobre o produto, fluxo pretendido, distância, inclinação, pontos de alimentação e descarga, frequência de operação, condições ambientais e integração com outros equipamentos.
Também devem ser avaliados os pontos sujeitos a desgaste, a possibilidade de inspeção e a estratégia de manutenção industrial.
Para aplicações com materiais abrasivos, a seleção do helicoide e das áreas de contato merece atenção especial.
A VR MAQ. informa atuar na fabricação, instalação e manutenção de equipamentos industriais, com experiência de quase 50 anos e atendimento nacional.
Para uma definição sob medida, a consulta técnica deve relacionar a rosca transportadora ao restante da linha, incluindo misturadores, balanças e sistemas de automação.
Manutenção, segurança e escolha do fornecedor
A continuidade de uma operação com rosca transportadora tubular depende de três fatores que devem ser avaliados em conjunto: dimensionamento compatível com o processo, instalação adequada e manutenção orientada pelas condições reais de trabalho.
Mesmo quando o equipamento apresenta construção robusta, o acompanhamento periódico ajuda a identificar desgaste, desalinhamentos, acúmulo de material e alterações no comportamento operacional antes que esses sinais evoluam para uma parada.
Checklist de manutenção preventiva
- Realizar inspeção visual da calha tubular, tampas, suportes, pontos de alimentação e descarga.
- Verificar sinais de desgaste no helicoide, especialmente quando o equipamento movimenta materiais abrasivos ou opera em ambiente severo.
- Observar ruídos, vibrações, aquecimento ou alterações no movimento durante a operação.
- Conferir as condições dos mancais de suspensão autolubrificantes e avaliar se há indícios de folga, contaminação ou desgaste.
- Inspecionar o eixo, as uniões e os elementos de fixação conforme o procedimento técnico aplicável ao equipamento.
- Manter os pontos de alimentação e descarga livres de acúmulos que possam restringir o fluxo e favorecer embuchamentos.
- Executar a limpeza de acordo com o material transportado e com os requisitos do processo, evitando métodos que possam danificar componentes ou contaminar o produto.
- Registrar anomalias observadas, intervenções realizadas e condições de operação para apoiar o planejamento da manutenção preventiva.
A frequência dessas verificações não deve ser definida apenas pelo calendário.
Tipo de material, abrasividade, umidade, inclinação, regime de operação, volume movimentado e ambiente de instalação influenciam o desgaste e precisam ser considerados na elaboração do plano de manutenção.
Quando houver ruído incomum, vibração persistente, redução do fluxo, acúmulo recorrente ou dificuldade na partida, a operação deve ser avaliada por profissional habilitado antes da continuidade do uso.
Segurança durante inspeções e intervenções
Qualquer intervenção deve ocorrer com o equipamento parado, isolado e protegido contra acionamento inesperado.
O bloqueio e a etiquetagem são orientações gerais de segurança para controlar as fontes de energia antes de abrir tampas, remover material acumulado ou acessar a hélice.
Também é necessário seguir os procedimentos internos da planta, utilizar os equipamentos de proteção aplicáveis e impedir o acesso de pessoas não autorizadas à área de risco.
A limpeza interna, a remoção de embuchamentos e a inspeção da hélice não devem ser realizadas com o transportador energizado.
Sistemas integrados a inversores de frequência, balanças, misturadores ou outros equipamentos de processo exigem atenção adicional, pois a parada de um componente pode não eliminar todas as fontes de movimento ou energia do conjunto.
Quando solicitar uma avaliação técnica
A consulta ao fornecedor ou a uma equipe especializada é recomendável quando a rosca apresentar desgaste acelerado, falhas repetitivas, alteração no fluxo, contaminação do material, necessidade de mudança de percurso ou integração com novos equipamentos.
A avaliação também é importante antes de substituir materiais construtivos, alterar a inclinação, modificar pontos de alimentação e descarga ou adaptar o controle por inversor de frequência.
A VR MAQ. atua na fabricação, instalação e manutenção de equipamentos industriais, incluindo serviços de manutenção preventiva e corretiva.
Com quase 50 anos de experiência, a empresa combina conhecimento acumulado e evolução técnica para analisar soluções sob medida para diferentes setores.
O dimensionamento, a configuração e o plano de manutenção devem ser definidos a partir das características do processo, sem assumir que uma mesma solução atende a todas as aplicações.
Dúvidas frequentes
A rosca transportadora tubular exige manutenção frequente?
A necessidade de manutenção varia conforme o material, o regime de operação, a configuração do equipamento e as condições do ambiente.
Inspeções regulares ajudam a acompanhar o desgaste da hélice, do eixo, dos mancais e dos pontos de alimentação e descarga.
Como a instalação influencia a manutenção?
Uma instalação compatível com o percurso, a inclinação e o fluxo previsto contribui para reduzir esforços indevidos, acúmulos e embuchamentos.
Por isso, a instalação deve ser analisada junto com o dimensionamento e com os pontos de integração ao processo.
É possível automatizar o controle da rosca?
O equipamento pode ser adaptado a sistemas de automação e controle por inversores de frequência, conforme a configuração do processo.
A compatibilidade deve ser verificada tecnicamente, considerando o fluxo desejado, os equipamentos interligados e os requisitos de segurança.
A VR MAQ. realiza atendimento em todo o Brasil?
A VR MAQ. informa atuação nacional e oferece envio de seus produtos para atender indústrias em diferentes regiões.
Para avaliar fabricação, instalação ou manutenção, é necessário consultar a empresa e apresentar os dados do processo.
Que informações devem ser levadas ao fornecedor?
É útil informar o material transportado, o fluxo necessário, o percurso, a inclinação, os pontos de alimentação e descarga, o espaço disponível, as condições ambientais e as interfaces com balanças, misturadores ou outros equipamentos.
Esses dados apoiam uma especificação mais coerente e ajudam a prevenir problemas de operação.
Para selecionar, instalar ou revisar uma rosca transportadora tubular, a orientação mais segura é solicitar uma análise técnica baseada no processo real.
A VR MAQ. pode ser consultada para avaliar uma solução sob medida e os serviços relacionados ao equipamento.
