Roto pneumática

Roto pneumática na perfuração de poços artesianos: funcionamento, etapas e segurança

A roto pneumática na perfuração de poços artesianos combina rotação mecânica e impactos produzidos por ar comprimido em alta pressão.

Aplicada por meio de sondas rotopercussivas, essa técnica permite atravessar camadas de solo e formações rochosas durante a construção de poços tubulares profundos e outros sistemas de captação de água subterrânea.

A escolha da sonda, do compressor, das ferramentas e dos parâmetros de operação depende das características geológicas do terreno. Por isso, o projeto e a execução devem ficar sob responsabilidade de uma equipe tecnicamente habilitada.

O que é roto pneumática e como funciona na perfuração?

Na perfuração rotopneumática, a rotação mantém a ferramenta em movimento, enquanto a percussão aplica golpes sucessivos na frente de perfuração. O ar comprimido participa do acionamento do sistema e ajuda a remover do furo os fragmentos produzidos durante o avanço.

Como funciona o sistema de perfuração?

O processo pode ser resumido nas seguintes etapas:

1. O compressor fornece ar em pressão e vazão compatíveis com a operação.

2. As mangueiras e o circuito pneumático conduzem o ar até a sonda.

3. A sonda rotopercussiva movimenta a coluna de perfuração.

4. A ferramenta aplica rotação e impactos sobre o solo ou a rocha.

5. O fluxo de ar transporta os fragmentos para fora do furo.

6. O revestimento geomecânico é instalado nos trechos definidos pelo projeto.

7. O pré-filtro e o selo sanitário são aplicados conforme a estrutura do poço.

8. A bomba submersa e os componentes hidráulicos são dimensionados para a extração da água.

A sonda transmite energia à frente de perfuração, enquanto o compressor fornece o ar necessário à operação pneumática e à circulação dentro do furo.

Conforme o avanço, pode ser necessário instalar revestimentos tubulares para sustentar as paredes e proteger a estrutura do poço.

O revestimento pode ser especificado em PVC aditivado ou aço galvanizado, de acordo com o projeto e as condições encontradas no local.

Na etapa de acabamento, o espaço previsto recebe o pré-filtro de seixo rolado e o selo sanitário de cimento.

Esses componentes exercem funções diferentes: o pré-filtro ajuda a controlar a passagem de partículas, enquanto o selo sanitário reduz a entrada de água superficial e de possíveis contaminantes.

Quais tipos de captação podem utilizar a perfuração?

Poço tubular profundo

O poço tubular profundo é uma estrutura perfurada em camadas de solo e rocha para captar água armazenada em aquíferos subterrâneos.

Sua construção pode envolver perfuração, revestimento definitivo, desenvolvimento do poço, instalação do conjunto de bombeamento, análise da água e procedimentos de regularização.

Em terrenos formados por rochas fraturadas, a perfuração rotopneumática pode alcançar zonas com potencial de armazenamento e circulação de água. A existência, a profundidade e a vazão do aquífero, porém, dependem das condições geológicas de cada área e não devem ser presumidas antes da avaliação técnica.

Poço semiartesiano

O poço semiartesiano também utiliza uma estrutura tubular para captar água subterrânea. Suas características construtivas e hidráulicas variam conforme a formação geológica e o nível de confinamento da água.

A necessidade de bomba submersa, revestimento e outros componentes deve ser definida de acordo com o projeto de captação e as condições identificadas durante a execução.

Captação de lençol freático

A captação de lençol freático busca água armazenada em níveis mais próximos da superfície.

Como esses níveis ficam mais expostos às condições do solo e às atividades realizadas no entorno, a captação exige atenção especial ao isolamento sanitário, à proteção da área e à análise da qualidade da água.

A avaliação técnica também ajuda a diferenciar uma captação subterrânea projetada de um poço caipira tradicional, geralmente mais raso e potencialmente mais vulnerável à contaminação.

Independentemente do tipo de poço, a água deve ser analisada antes da definição de seu uso.

Quais são as etapas da perfuração de um poço artesiano?

A perfuração de um poço artesiano exige planejamento para definir o ponto de execução, atravessar as camadas geológicas e proteger a água subterrânea contra fontes de contaminação.

Na solução de captação de água subterrânea da VR MAQ., o fluxo pode incluir estudo geofísico, perfuração rotopercussiva, revestimento geomecânico, pré-filtro, selo sanitário, conjunto de bombeamento, análise de potabilidade e apoio à regularização.

1. Avaliação do local e estudo geofísico

A primeira etapa consiste em avaliar as características do terreno, a finalidade da captação, o consumo esperado e as condições de acesso para máquinas e equipamentos.

O estudo geofísico auxilia na identificação de pontos com potencial para interceptar estruturas aquíferas. Esse levantamento, entretanto, não substitui a análise das condições geológicas, construtivas e regulatórias do local.

Também devem ser observadas possíveis fontes de contaminação, áreas de circulação, instalações existentes e exigências do órgão gestor de recursos hídricos.

A definição do projeto deve considerar o tipo de captação pretendido, como poço tubular profundo, poço semiartesiano ou captação de lençol freático.

2. Perfuração das camadas de solo e rocha

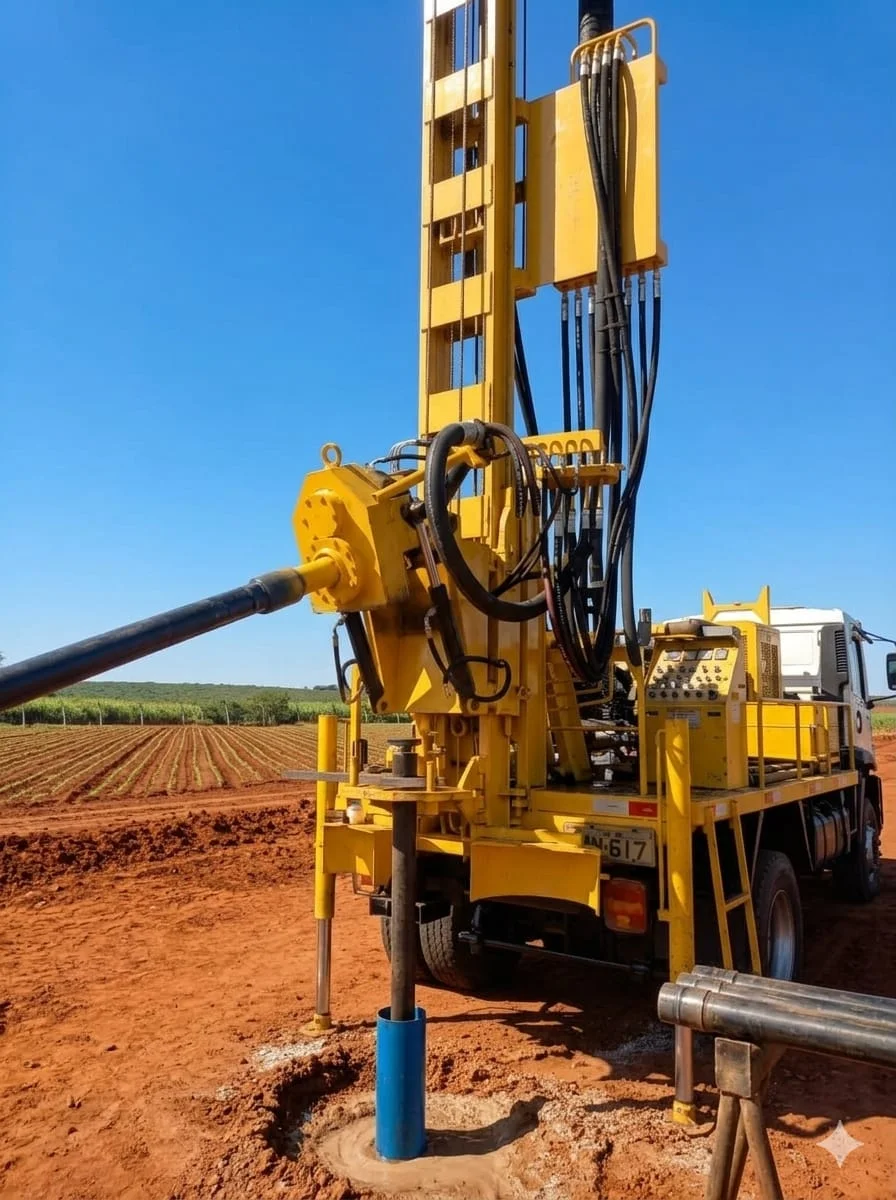

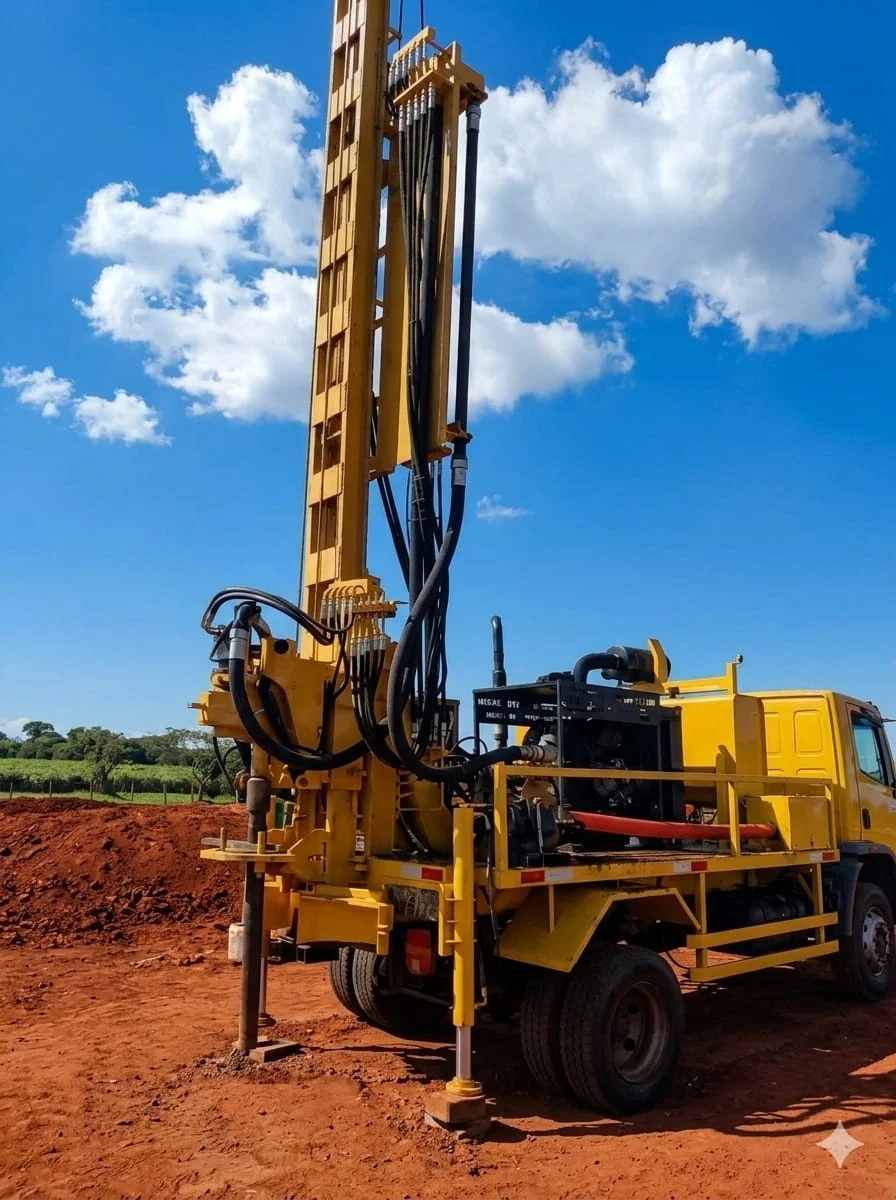

A sonda rotopercussiva, com o apoio de um compressor de ar em alta pressão, fragmenta e remove o material atravessado até alcançar uma formação com potencial de produção de água subterrânea.

A profundidade, o diâmetro e a configuração do poço dependem das características geológicas encontradas e do projeto definido para o local.

Não é tecnicamente adequado prever vazão, profundidade ou qualidade da água antes da investigação, da execução e das análises correspondentes.

3. Instalação do revestimento geomecânico

Após ou durante o avanço da perfuração, conforme o método construtivo, o revestimento geomecânico tubular ajuda a sustentar as paredes e a organizar a estrutura de captação.

Podem ser utilizados tubos de PVC aditivado ou aço galvanizado, de acordo com as condições identificadas e as especificações do projeto.

A seleção do material, dos diâmetros e dos trechos de instalação deve considerar a estabilidade das formações atravessadas e os requisitos técnicos aplicáveis.

O revestimento também pode contribuir para separar zonas indesejadas e conduzir a água até o sistema de bombeamento.

4. Aplicação do pré-filtro de seixo rolado

O pré-filtro de seixo rolado é instalado no espaço anular entre a formação perfurada e o trecho destinado à entrada de água.

Sua função é favorecer a passagem da água e reduzir o carreamento de partículas do terreno para o interior do poço.

A granulometria e a disposição do material devem ser compatíveis com a formação aquífera e com o projeto construtivo.

O pré-filtro não substitui o desenvolvimento, a limpeza e os ensaios necessários para avaliar o comportamento do poço.

5. Execução do selo sanitário

O selo sanitário de cimento é aplicado em uma faixa planejada do espaço anular para reduzir a entrada de água superficial e de contaminantes ao redor do revestimento.

Ele funciona como uma barreira entre o ambiente externo e o interior do poço.

A posição, a extensão e a forma de execução devem considerar as condições construtivas e as exigências do órgão responsável.

A proteção sanitária também depende da conservação da área ao redor da boca do poço e do controle das atividades realizadas nas proximidades.

6. Limpeza, desenvolvimento e instalação do bombeamento

Depois da construção, o poço passa por procedimentos de limpeza e desenvolvimento compatíveis com o projeto.

Também podem ser realizados ensaios para avaliar a resposta do manancial e orientar a especificação do conjunto de bombeamento.

A instalação da bomba submersa, da tubulação de recalque e dos componentes hidráulicos deve considerar profundidade, nível da água, finalidade de uso e condições elétricas e operacionais.

Um dimensionamento inadequado pode comprometer o desempenho do sistema e acelerar o desgaste dos componentes.

7. Análise da água e regularização

A água deve ser submetida a análises compatíveis com a finalidade de uso e com os requisitos aplicáveis.

Os resultados podem indicar a necessidade de tratamento complementar, como remoção de ferro e manganês, cloração ou outras soluções definidas a partir das características da água.

A regularização deve seguir as regras do território e do órgão gestor competente. Conforme a localização do empreendimento, podem estar envolvidos órgãos como DAEE ou IGAM.

Documentos, autorizações e exigências variam de acordo com a região, o tipo de captação e o uso pretendido.

Poço tubular profundo e poço caipira: quais são as diferenças?

CaracterísticaPoço tubular profundoPoço caipiraConstruçãoUtiliza perfuração técnica, revestimento tubular e estrutura planejada de captaçãoGeralmente apresenta escavação mais rasa e construção simplificadaProfundidadePode alcançar formações aquíferas mais profundas, conforme a geologia localNormalmente capta água em níveis mais próximos da superfícieProteção sanitáriaPode incluir revestimento, pré-filtro e selo sanitário de cimentoA proteção depende das condições construtivas e de conservaçãoBombeamentoPode utilizar bomba submersa dimensionada para o sistemaPode empregar soluções mais simples, conforme a profundidade e a construçãoControle da qualidadeExige análise da água e avaliação do tratamento necessárioTambém requer análise, sobretudo pela maior exposição a influências superficiaisRegularizaçãoDeve observar as exigências do órgão gestor de recursos hídricosTambém pode estar sujeito a regras locais de uso e regularização

Essa comparação é educativa e não significa que todos os poços de uma mesma categoria apresentem comportamento idêntico.

A qualidade da água depende da geologia, do método construtivo, da proteção sanitária, das atividades realizadas no entorno e da manutenção.

Por que o pré-filtro e o selo sanitário são importantes?

O pré-filtro de seixo rolado atua na interface entre a formação geológica e o trecho de entrada de água. Ele ajuda a controlar a passagem de partículas e oferece suporte ao conjunto filtrante.

O selo sanitário de cimento protege o espaço ao redor do revestimento contra a entrada de água superficial e de possíveis contaminantes.

Esses elementos são complementares, mas não possuem a mesma função:

• O pré-filtro está relacionado à entrada controlada da água e à retenção de partículas.

• O selo sanitário está relacionado à proteção do poço contra infiltrações externas.

A execução deve seguir o projeto e as condições verificadas durante a obra.

Glossário da perfuração rotopneumática

• Aquífero: formação geológica capaz de armazenar e transmitir água subterrânea em condições naturais.

• Rotopercussão: método que combina movimento de rotação com impactos repetidos para desagregar solo e rocha.

• Roto pneumática: aplicação de rotação e percussão acionada ou auxiliada por ar comprimido.

• Compressor: equipamento que produz e fornece ar comprimido em pressão e vazão compatíveis com o sistema.

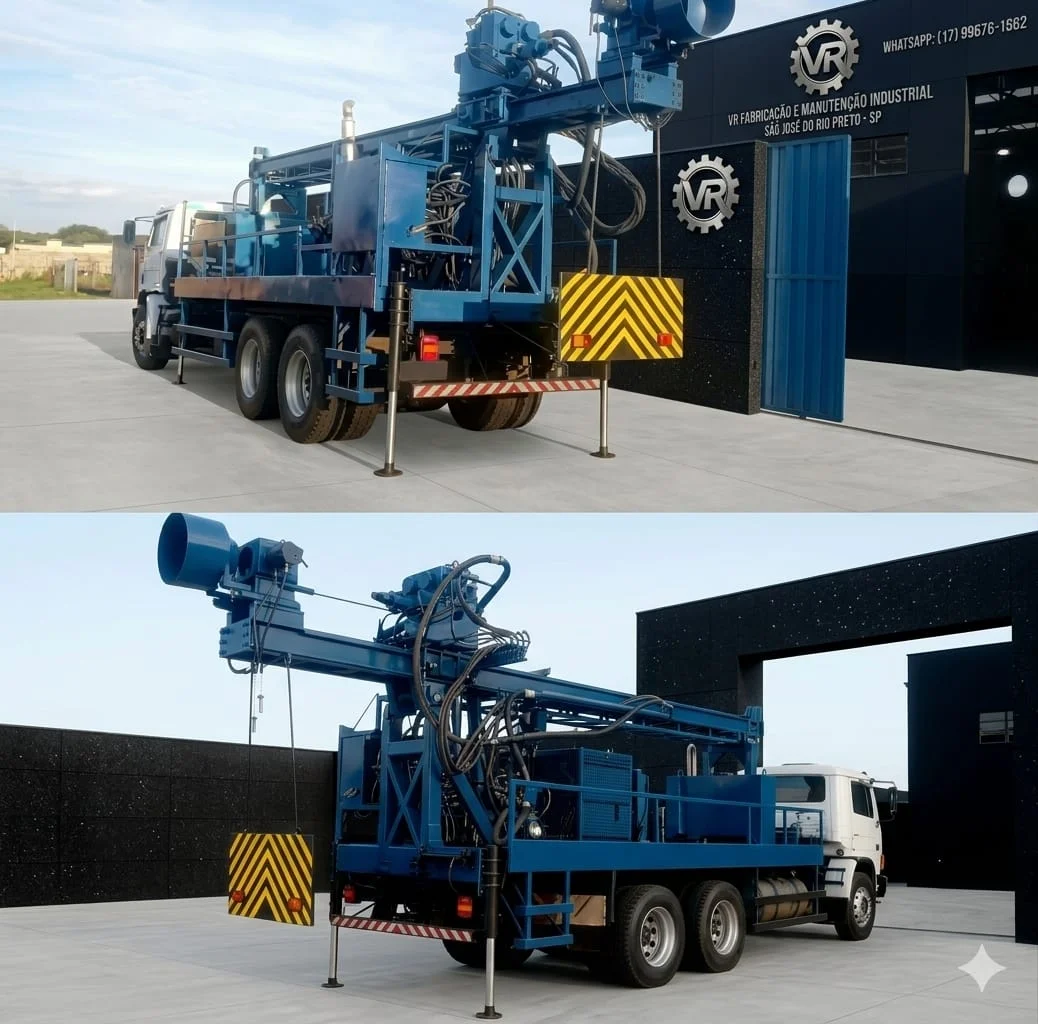

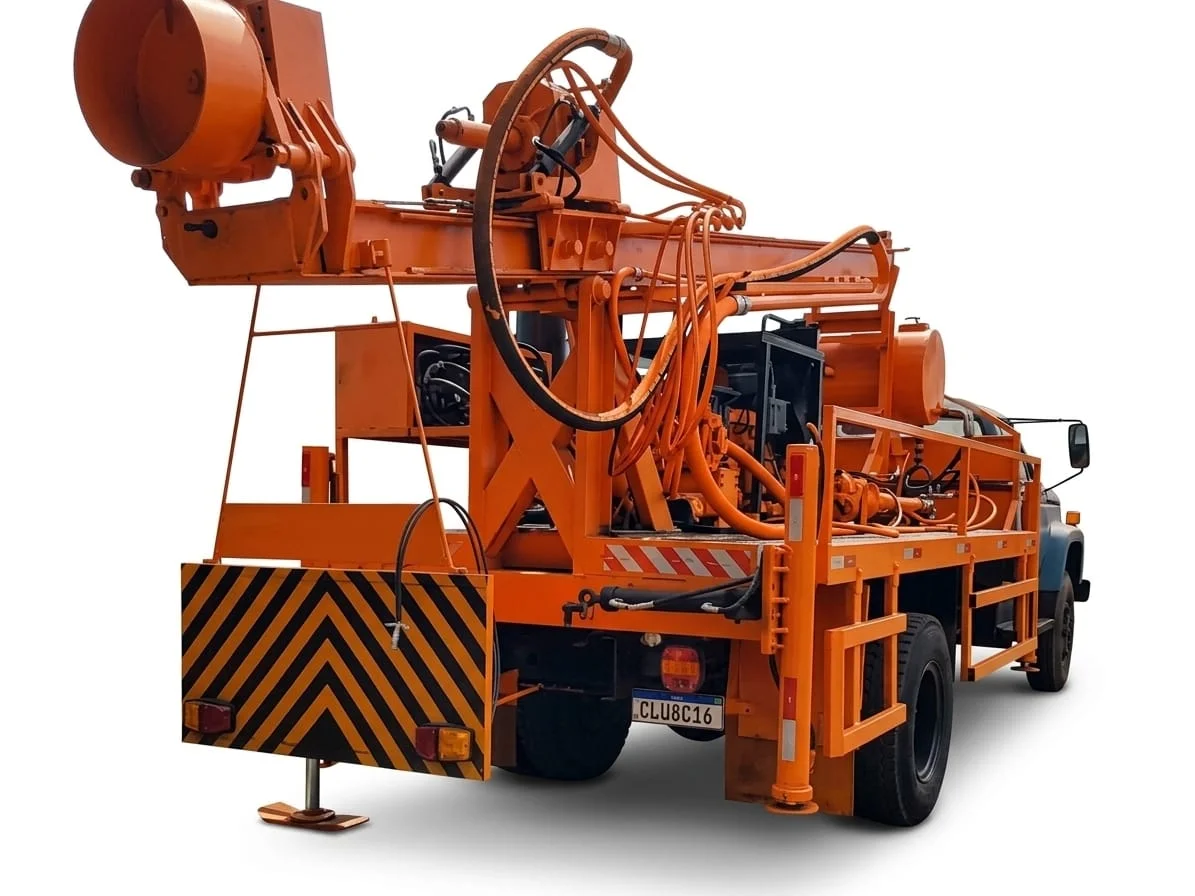

• Sonda rotopercussiva: máquina que posiciona e movimenta a coluna de perfuração, transmitindo rotação e impactos à ferramenta.

• Revestimento geomecânico: tubulação instalada para sustentar as paredes, organizar a estrutura do poço e proteger o sistema de captação.

• PVC aditivado: material de revestimento cuja composição é destinada à aplicação definida no projeto.

• Aço galvanizado: material metálico com proteção superficial contra corrosão, empregado em determinadas condições construtivas.

• Pré-filtro: camada de seixo rolado instalada em uma região definida do poço para auxiliar na retenção de partículas.

• Selo sanitário: preenchimento, normalmente feito com cimento, destinado a reduzir a comunicação indesejada entre a superfície e o interior do poço.

• Bomba submersa: equipamento instalado no interior do poço para elevar a água até o ponto de utilização ou armazenamento.

Como avaliar uma solução de roto pneumática?

A escolha deve considerar mais do que a capacidade de perfuração da máquina.

É importante avaliar a compatibilidade entre sonda rotopercussiva, compressor de ar em alta pressão, formação geológica, revestimento, conjunto de bombeamento, medidas de segurança e procedimentos de regularização.

Checklist para especificação ou contratação

Antes de contratar o serviço ou especificar uma máquina, verifique:

• Qual é a finalidade do poço?

• Qual demanda de água precisa ser atendida?

• O estudo geofísico será utilizado para orientar a escolha do ponto?

• A sonda é compatível com as características previstas do terreno?

• O compressor fornece pressão e vazão adequadas à operação?

• Como serão avaliadas as camadas de solo, rocha e possíveis aquíferos fraturados?

• Qual revestimento é tecnicamente indicado: PVC aditivado ou aço galvanizado?

• O projeto prevê pré-filtro de seixo rolado e selo sanitário de cimento?

• O escopo inclui tubulação definitiva e bomba submersa?

• Como será realizada a análise da água após a perfuração?

• Existe necessidade de tratamento para ferro, manganês ou outros parâmetros identificados?

• Quais procedimentos são necessários para a regularização?

• Como serão organizadas a operação e a manutenção preventiva?

• O fornecedor possui experiência com equipamentos e suporte técnico?

Essas perguntas ajudam a diferenciar uma solução completa de uma contratação baseada apenas na máquina.

Em poços artesianos, o resultado depende da integração entre diagnóstico do local, perfuração, revestimento, proteção sanitária, bombeamento, análise da água e regularização.

Quais cuidados de segurança devem ser adotados?

A eficiência da perfuração não depende apenas da potência da sonda ou do compressor.

É necessário considerar a formação geológica, o diâmetro e a profundidade previstos, o revestimento, o controle dos resíduos, a proteção sanitária e a compatibilidade do conjunto de bombeamento.

A operação deve seguir procedimentos de segurança relacionados a máquinas, equipamentos, movimentação de componentes, linhas de ar comprimido e organização da área de trabalho.

Em equipamentos com componentes rotativos, sistemas pneumáticos, mangueiras de alta pressão, partes móveis e operações de içamento, devem ser verificados:

• Proteções físicas.

• Sinalização da área.

• Controles e dispositivos de parada.

• Procedimentos operacionais.

• Capacitação da equipe.

• Pontos de esmagamento ou aprisionamento.

• Risco de projeção de partículas.

• Ruído e vibração.

• Energia pneumática residual.

• Estabilidade da perfuratriz.

• Acesso às áreas de intervenção.

A adequação à NR12 deve ser analisada conforme a configuração da máquina, seus sistemas de proteção, comandos e condições de operação.

Também é importante verificar a existência de orientações de uso e manutenção, identificação dos comandos, procedimentos para bloqueio e liberação de energias e registros das inspeções aplicáveis.

A conformidade deve fazer parte da rotina de operação segura e da preservação da confiabilidade do equipamento.

O que influencia o custo da solução?

O custo de uma solução de roto pneumática varia conforme fatores como:

• Estudo do local.

• Profundidade projetada.

• Condições geológicas.

• Diâmetro da perfuração.

• Tipo de revestimento.

• Conjunto de bombeamento.

• Análises da água.

• Adequações complementares.

• Documentação.

• Escopo de manutenção e suporte.

Uma comparação responsável deve considerar o conjunto técnico completo, e não apenas o valor inicial do equipamento ou da perfuração.

Condições de pagamento, financiamento, disponibilidade, prazo de execução e cobertura de suporte devem ser confirmados diretamente com a empresa responsável, pois dependem da proposta, da configuração do serviço e da avaliação do local.

Solicite um escopo detalhado, com a indicação do que está incluído e do que depende de contratação ou análise específica.

Experiência e suporte técnico da VR MAQ.

Com quase 50 anos de atuação no mercado de maquinário industrial, a VR MAQ. trabalha com fabricação de máquinas robustas e manutenção multimarcas.

Sua atuação contempla setores como caldeiraria, usinagem, construção, mineração, reciclagem e outras atividades industriais, além de soluções relacionadas à perfuração de poços e equipamentos industriais.

No serviço de captação de água subterrânea, a empresa informa oferecer estudo geofísico, perfuração rotopercussiva, revestimentos, conjunto de bombeamento, análise de potabilidade e apoio à regularização, conforme a necessidade do projeto e a região atendida.

O atendimento é direcionado a cidades específicas da região de São José do Rio Preto, no estado de São Paulo, e localidades próximas.

A disponibilidade, o escopo e as condições aplicáveis devem ser confirmados diretamente com a VR MAQ.

A combinação entre fabricação, manutenção e serviço especializado pode facilitar o planejamento da continuidade operacional.

Cada projeto, entretanto, precisa ser analisado conforme o terreno, a finalidade da captação, os requisitos de segurança, a qualidade da água e as exigências aplicáveis.

Perguntas frequentes sobre perfuração e qualidade da água

A água de um poço artesiano é sempre potável?

Não. A potabilidade não deve ser presumida pela aparência, pelo sabor ou pela profundidade do poço.

É necessário realizar análise laboratorial e comparar os resultados com os parâmetros aplicáveis à finalidade de uso.

Por que analisar ferro e manganês?

Ferro e manganês podem ocorrer naturalmente em águas subterrâneas.

Em determinadas concentrações, esses elementos podem afetar cor, sabor, odor, formação de depósitos e desempenho das instalações.

A análise ajuda a identificar se é necessário avaliar um sistema específico de remoção.

A cloração é sempre necessária?

A necessidade de cloração depende dos resultados da análise, da finalidade de uso, das condições do sistema e dos requisitos aplicáveis.

Quando indicada, a dosagem deve ser tecnicamente controlada para evitar tratamento insuficiente ou excessivo.

Quando utilizar filtros para ferro e manganês?

Filtros específicos podem ser considerados quando a análise identifica esses elementos em níveis que exigem tratamento.

A escolha depende da concentração encontrada, da vazão, do consumo e das demais características da água.

O flúor pode ser dosado no sistema?

A dosagem de flúor somente deve ser avaliada com base em análise técnica, finalidade de uso e orientação especializada.

Esse tipo de sistema não deve ser instalado ou regulado sem a verificação dos parâmetros da água e dos requisitos aplicáveis.

A análise da água precisa ser repetida?

A frequência depende do uso do poço, das condições locais, dos requisitos legais e dos resultados anteriores.

Em operações industriais, agroindustriais, hospitalares ou de abastecimento coletivo, o controle deve ser planejado de acordo com os riscos e as responsabilidades do empreendimento.
