Esteira vertical de grãos: eficiência, segurança e transporte contínuo

O que é uma esteira vertical de grãos e como ela funciona?

Uma Esteira vertical de grãos é uma solução industrial para elevar grãos, pós e farelos de forma contínua, aproveitando melhor a área disponível no piso.

Embora o nome seja usado de maneira ampla, o equipamento descrito corresponde a um elevador de canecas: um sistema vertical que movimenta o material em canecas fixadas a uma correia de alta resistência.

Como funciona o elevador de canecas?

O material é carregado na base do equipamento, onde as canecas recolhem o produto e o transportam verticalmente pela coluna.

Ao alcançar a cabeça do elevador, a rotação faz com que a força centrífuga conduza a descarga para o ponto de saída, que pode alimentar silos, moegas ou outras etapas do processo industrial.

Esse fluxo contínuo permite transportar grandes volumes sem exigir uma extensa área de implantação no piso.

A capacidade real do conjunto depende de fatores como o tipo de material, a densidade aparente, a vazão requerida, a velocidade de operação, a configuração das canecas e o layout da instalação.

Por isso, o dimensionamento deve ser realizado de acordo com as características específicas do produto e do processo.

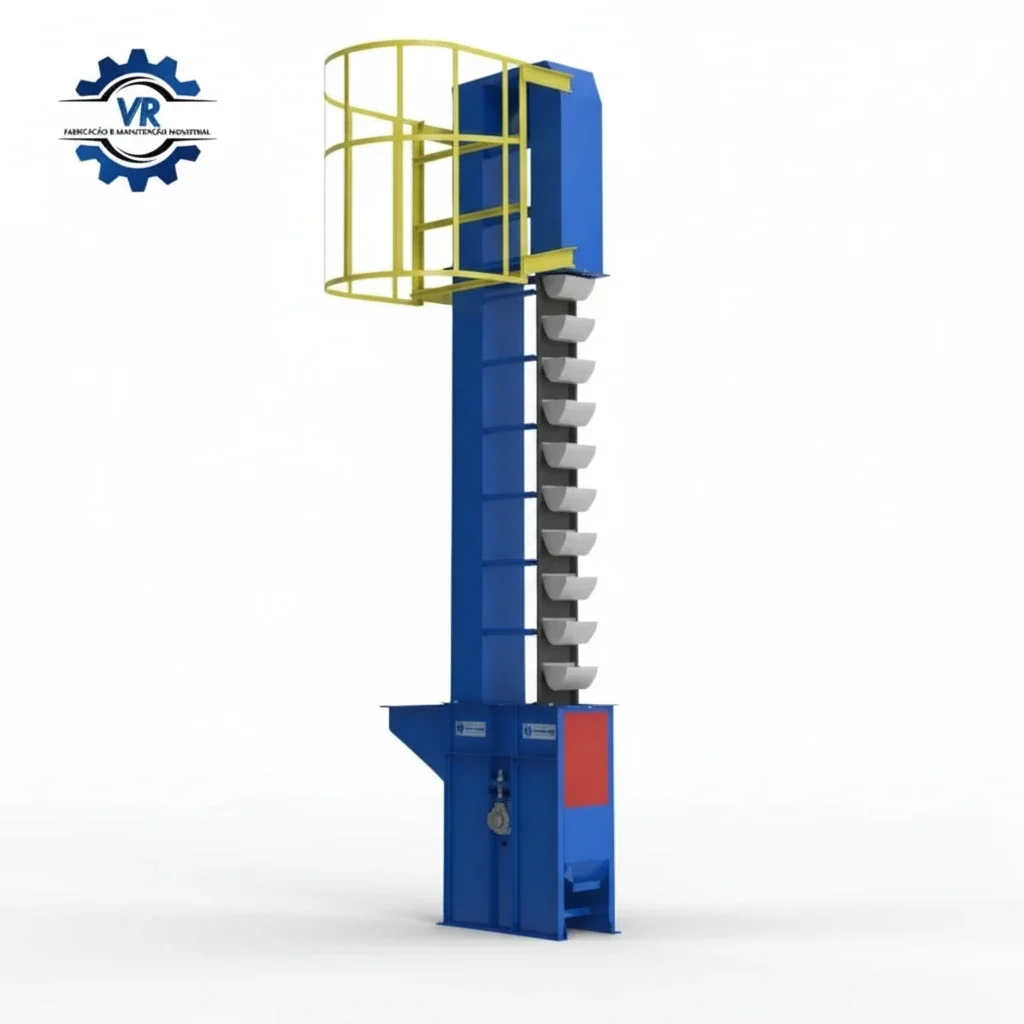

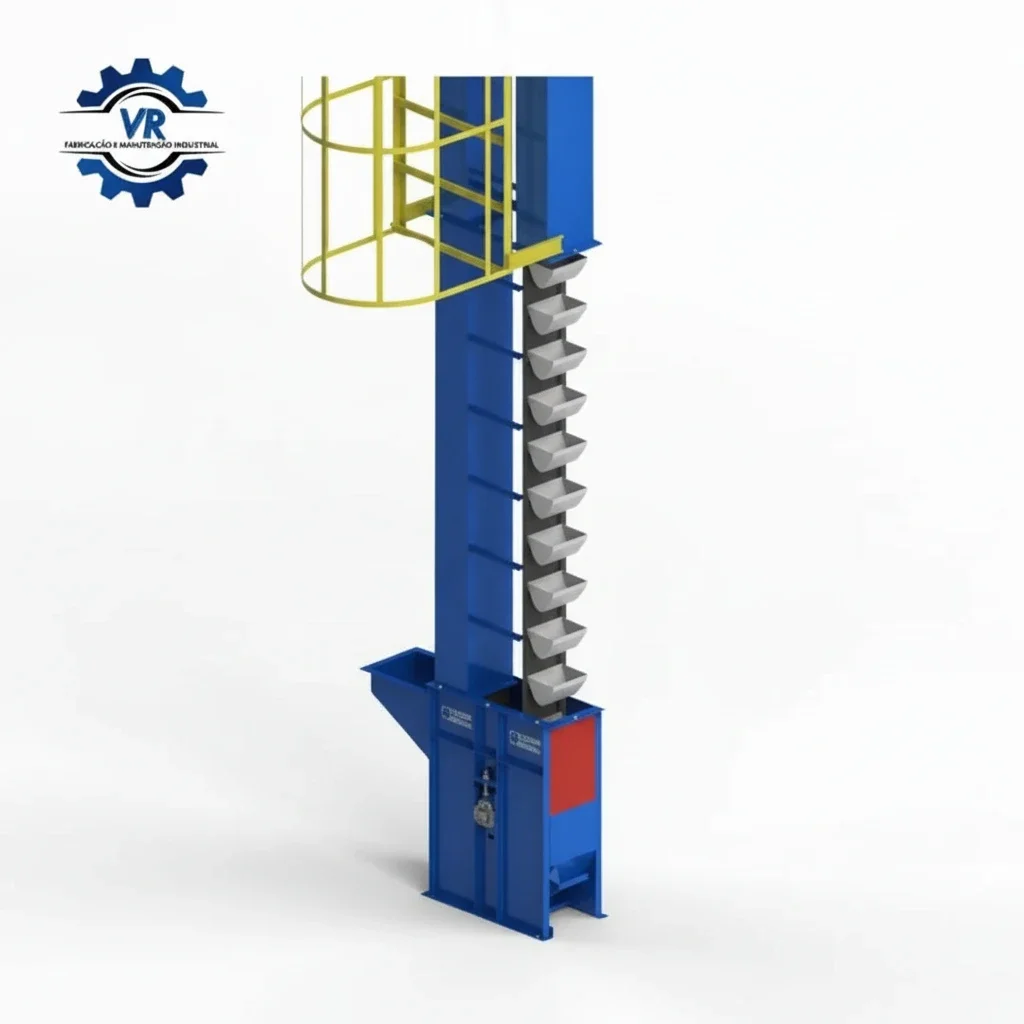

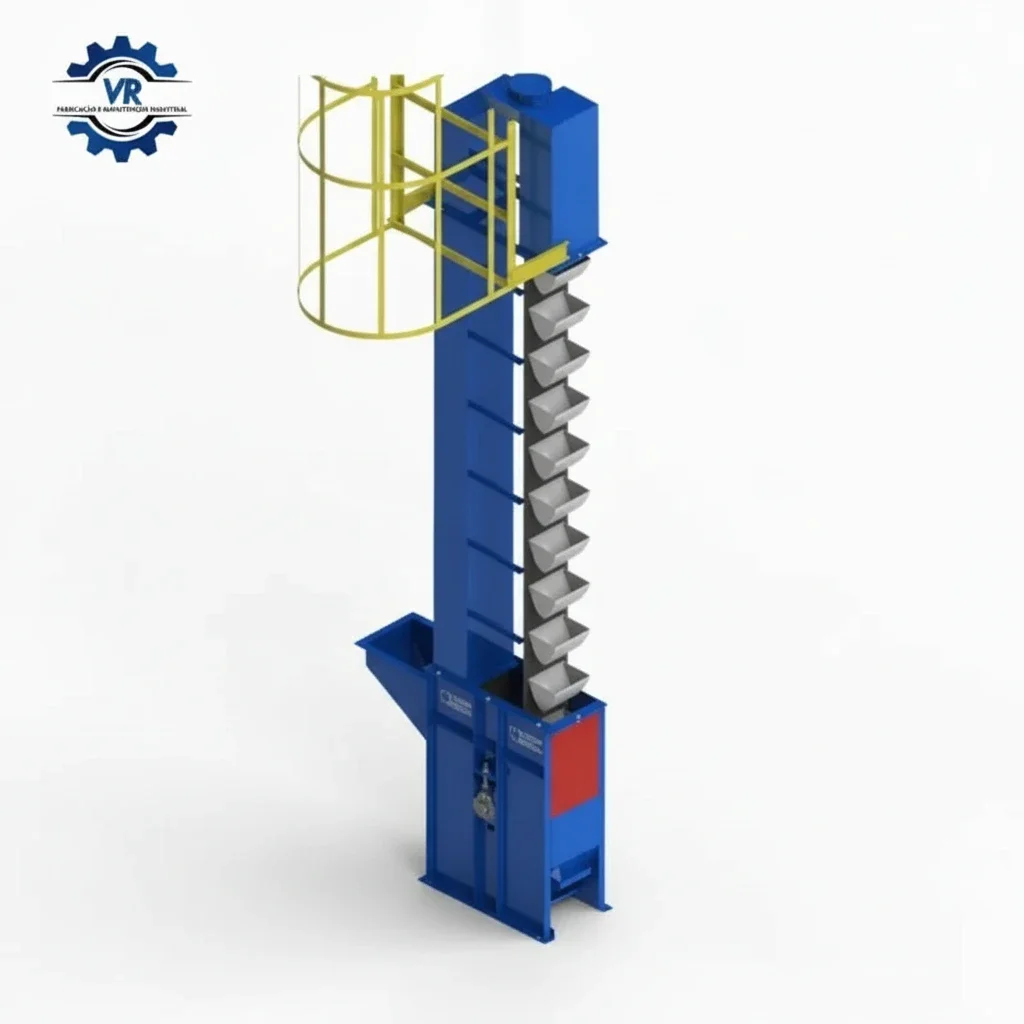

Principais componentes

• Colunas modulares: formam o corpo vertical do equipamento e, no produto descrito, são fabricadas com chapas galvanizadas, contribuindo para a robustez e a durabilidade da estrutura.
• Correia de alta resistência: sustenta as canecas e realiza o movimento contínuo ao longo do elevador.
• Canecas: podem ser produzidas em aço estampado ou em polietileno UHMW de alta densidade, conforme a aplicação técnica e as características do material transportado.
• Base: recebe o produto, orienta a entrada nas canecas e conta com janelas rápidas para inspeção e limpeza.
• Cabeça: abriga a região de descarga, na qual a força centrífuga direciona o material para a saída do elevador.

Em aplicações com grãos, a geometria das canecas também deve ser compatível com o manuseio do produto, ajudando a evitar o esmagamento das sementes.

A escolha dos componentes não deve ser feita apenas pela altura de elevação: densidade aparente, abrasividade, umidade, granulometria, vazão e comportamento do material influenciam o projeto.

uma esteira vertical de grãos é, na prática, um elevador de canecas que transporta grãos, pós e farelos continuamente na vertical, usando canecas presas a uma correia e descarregando o material por força centrífuga.

Principais aplicações e materiais transportados

O elevador de canecas é indicado para o transporte vertical contínuo de granéis em operações que precisam movimentar materiais entre diferentes níveis da planta, como a recepção, o processamento e a armazenagem.

Sua aplicação pode ser avaliada em agroindústrias, armazéns graneleiros, cimenteiras, fábricas de ração, moinhos de trigo ou soja e indústrias de fertilizantes, sempre considerando as características do produto e as condições do processo.

Aplicações em agroindústrias e armazéns graneleiros

Em agroindústrias e armazéns graneleiros, o equipamento pode ser utilizado para elevar grãos até silos, pontos de transferência e etapas de beneficiamento.

O transporte vertical contínuo contribui para organizar o fluxo de recebimento, armazenagem e expedição, especialmente quando o layout exige grande elevação com menor ocupação de piso.

A seleção do elevador deve considerar o tipo de grão, a vazão necessária, a densidade aparente, a umidade, a presença de impurezas e a distância entre os pontos de alimentação e descarga.

Esses dados ajudam a definir a configuração adequada e a evitar que o equipamento seja especificado apenas com base na altura de elevação.

Uso em cimenteiras, fábricas de ração e moinhos

Em cimenteiras, o elevador de canecas pode atender ao transporte vertical de materiais granulados ou pulverulentos entre etapas do processo.

Em fábricas de ração, pode ser aplicado à movimentação de ingredientes, farelos e produtos processados.

Já em moinhos de trigo ou soja, pode integrar o fluxo de grãos, partículas e subprodutos entre equipamentos de recebimento, processamento e armazenagem.

Embora esses segmentos utilizem soluções semelhantes de elevação, cada material apresenta comportamento próprio.

Produtos mais finos podem exigir atenção especial ao controle de poeira e à vedação do conjunto.

Materiais com maior tendência à aderência, abrasão ou formação de resíduos podem influenciar a escolha das canecas, da correia, das portas de inspeção e da rotina de limpeza.

Aplicações em indústrias de fertilizantes

Na indústria de fertilizantes, o elevador pode ser empregado para transportar produtos granulados ou em pó entre áreas de produção, ensaque, armazenagem e transferência.

A especificação precisa considerar a granulometria, a abrasividade, a tendência à compactação e a sensibilidade do material à umidade.

Também é importante avaliar o controle de emissões de poeira, a facilidade de inspeção e a compatibilidade dos componentes com as condições de operação.

O projeto deve ser definido a partir dos dados reais do produto e do processo, evitando assumir que uma configuração adequada para grãos terá o mesmo desempenho com fertilizantes ou outros materiais industriais.

Diferenças entre grãos, pós e farelos

Grãos inteiros costumam apresentar comportamento diferente de pós e farelos durante a alimentação, a elevação e a descarga.

O formato, a granulometria, a densidade aparente, a umidade e a tendência à fragmentação influenciam o escoamento e a forma como o material ocupa as canecas.

Pós podem exigir maior atenção à contenção e ao controle de poeira.

Farelos e materiais leves podem apresentar variações de densidade e comportamento menos uniforme no transporte.

Já grãos sensíveis ao impacto podem demandar uma configuração que reduza o risco de esmagamento ou danos durante a movimentação.

Por isso, a capacidade nominal do equipamento não deve ser analisada isoladamente.

A vazão efetiva depende da relação entre a velocidade de operação, o volume útil das canecas, o espaçamento entre elas, a densidade aparente e as propriedades do produto transportado.

Critérios para relacionar o equipamento ao produto

Antes de especificar um elevador de canecas, é recomendável reunir informações técnicas como:

• tipo de material e composição predominante;
• densidade aparente e faixa de variação;
• granulometria, formato e nível de umidade;
• vazão desejada e regime de operação;
• altura de elevação e posição dos pontos de entrada e descarga;
• abrasividade, aderência e tendência à formação de resíduos;
• sensibilidade do produto a impacto, esmagamento ou contaminação;
• necessidade de controle de poeira, limpeza e inspeção;
• condições do ambiente e integração com os demais equipamentos.

Com esses dados, a configuração pode ser relacionada de forma mais precisa ao processo, incluindo a escolha entre canecas de aço estampado ou de polietileno UHMW quando tecnicamente aplicável.

A VR MAQ. atua na fabricação, no fornecimento e na instalação de elevadores de canecas, com dimensionamento orientado pelas características do produto e da operação.

A definição final deve ocorrer após avaliação técnica do material, da vazão e do layout industrial.

Eficiência energética, produtividade e economia de espaço

Transporte vertical mecânico e sistemas pneumáticos

Uma esteira vertical de grãos, baseada no princípio do elevador de canecas, realiza o transporte mecânico contínuo de grãos, pós e farelos por meio de uma correia equipada com canecas.

Em comparação educacional, sistemas pneumáticos deslocam o material usando uma corrente de ar, enquanto o elevador mecânico utiliza o movimento da correia e a elevação das canecas.

A escolha entre as tecnologias depende da vazão requerida, das características do produto, da distância de transporte, do layout e das condições de operação.

Para aplicações de elevação vertical, o transporte mecânico pode contribuir para um consumo energético reduzido em relação a soluções pneumáticas, especialmente quando o projeto é dimensionado de acordo com a densidade aparente, a capacidade necessária e a altura de elevação.

Essa avaliação não deve ser feita apenas pelo tipo de equipamento: motores, acionamentos, pontos de transferência, perdas do sistema e regime de funcionamento também influenciam o desempenho energético.

Benefícios do transporte contínuo em grandes volumes

O elevador de canecas movimenta o material de forma contínua até o ponto de descarga, favorecendo o abastecimento de silos, moegas e outros equipamentos de processo sem depender de ciclos sucessivos de carregamento e descarregamento.

Esse fluxo pode apoiar maior regularidade operacional e reduzir interrupções entre etapas de recebimento, armazenamento e processamento.

A descarga ocorre pela força centrífuga na cabeça do elevador, direcionando o produto para o equipamento ou compartimento seguinte.

Quando a velocidade da correia, o espaçamento das canecas e a geometria do conjunto são compatíveis com o material transportado, o sistema pode operar com produtividade e menor manuseio intermediário.

O resultado efetivo depende do dimensionamento e das propriedades do produto, não apenas da capacidade nominal do equipamento.

Aproveitamento da área industrial

Uma das principais vantagens do transporte vertical é concentrar a elevação em uma base de piso reduzida.

Em instalações com espaço limitado, essa configuração pode liberar área para silos, linhas de produção, circulação e manutenção, além de facilitar a integração entre diferentes níveis da planta.

O equipamento descrito pode alcançar alturas de até 60 metros, conforme o produto transportado e as condições definidas no projeto.

Essa possibilidade permite conectar pontos com grande diferença de nível sem ocupar uma área horizontal equivalente à de uma solução inclinada ou de múltiplas etapas de transporte.

A altura, entretanto, deve ser analisada junto ao acesso para inspeção, à estabilidade da estrutura, ao percurso da correia e aos pontos de transferência.

Pontos que influenciam a eficiência do projeto

Antes de selecionar uma esteira vertical de grãos, é importante analisar:

• Capacidade e vazão: o volume a ser transportado por unidade de tempo orienta a configuração das canecas, da correia e do acionamento.
• Velocidade de operação: deve ser compatível com a forma de descarga, a fragilidade do produto e o controle de perdas ou danos durante o transporte.
• Densidade aparente: materiais com densidades diferentes exercem solicitações distintas sobre as canecas, a correia e o sistema de acionamento.
• Características do produto: grãos, pós e farelos podem apresentar comportamentos diferentes quanto à fluidez, abrasividade, umidade e tendência à formação de resíduos.
• Altura e percurso: a distância vertical influencia a estrutura, a potência necessária, os acessos e os pontos de inspeção.
• Layout industrial: a posição da base, da cabeça, dos silos e dos equipamentos adjacentes define as transferências e o aproveitamento do espaço.

Assim, eficiência energética, produtividade e economia de espaço são resultados de um conjunto de decisões de engenharia.

A especificação deve considerar o produto, a vazão, a densidade aparente, a altura e o layout da instalação para que o elevador de canecas seja integrado ao processo de maneira segura e funcional.

Segurança, inspeção e conformidade na operação

A segurança de um elevador de canecas deve ser considerada desde o dimensionamento até a rotina de operação e manutenção.

Como o equipamento transporta grãos, pós e farelos em fluxo contínuo, o projeto precisa contemplar controle de movimento, acesso para inspeção, prevenção de aquecimento e medidas compatíveis com os riscos de poeiras combustíveis.

Monitoramento de escorregamento e desalinhamento da correia

Sensores de monitoramento ajudam a identificar condições anormais, como o escorregamento da correia ou seu deslocamento em relação ao percurso adequado.

Esses sinais permitem interromper ou avaliar a operação antes que uma falha evolua para danos em componentes, rompimento da correia, aquecimento excessivo ou parada inesperada.

O monitoramento deve estar integrado aos procedimentos operacionais e de manutenção.

A presença do sensor não elimina a necessidade de inspeções, ajustes e verificações periódicas da correia, das canecas, dos tambores e dos demais elementos de acionamento.

Riscos de rompimento, aquecimento e poeiras combustíveis

O rompimento ou o desalinhamento da correia pode comprometer a continuidade do transporte e provocar danos mecânicos.

O aquecimento também exige atenção, especialmente em operações com acúmulo de material, atrito, travamento ou falhas de movimentação.

Em ambientes que manipulam grãos, pós e farelos, a poeira suspensa pode ampliar os riscos da operação.

Por isso, a prevenção deve combinar limpeza, inspeção, controle de fontes de ignição, acompanhamento das condições mecânicas e procedimentos de parada segura.

A análise específica deve considerar o produto transportado, o layout, a ventilação e as características da instalação.

Portas de explosão certificadas

As portas de explosão certificadas integram o projeto descrito como um recurso destinado a lidar com perigos relacionados a poeiras combustíveis.

Sua função deve ser compreendida dentro do conjunto de medidas de segurança do equipamento e da instalação, sem substituir o correto dimensionamento, a limpeza, a inspeção e os procedimentos operacionais.

A aplicação desse recurso deve ser avaliada conforme as características do processo, do material transportado e do ambiente industrial.

A especificação e a instalação precisam seguir as orientações técnicas aplicáveis ao projeto, com atenção à posição dos componentes e à manutenção de suas condições de funcionamento.

Canecas e preservação do produto transportado

As canecas são projetadas para evitar o esmagamento das sementes durante a elevação e a descarga.

Esse aspecto é relevante em aplicações nas quais a integridade do grão influencia a qualidade do produto, as perdas no processo e o desempenho das etapas seguintes.

A escolha e o ajuste das canecas devem considerar o tipo de material, a densidade aparente, a vazão, a velocidade de operação e o método de alimentação e descarga.

Uma avaliação técnica é necessária para verificar se a configuração atende às características do produto e ao fluxo previsto.

Passadiços de acesso e NR-12

O projeto contempla passadiços de acesso no topo conforme a NR-12, facilitando a aproximação segura aos pontos que exigem inspeção e intervenção.

Esse acesso deve permanecer organizado, livre de obstruções e compatível com os procedimentos de trabalho definidos para a instalação.

A conformidade não depende apenas da existência do passadiço.

Também envolve a avaliação do conjunto da máquina, dos meios de acesso, das proteções, dos controles, da sinalização e das práticas adotadas durante operação, limpeza e manutenção.

A verificação final deve ser feita de acordo com as condições reais do equipamento instalado.

Janelas rápidas de inspeção e limpeza na base

As janelas rápidas na base do elevador facilitam a inspeção e a limpeza, permitindo verificar áreas sujeitas ao acúmulo de material e observar condições que podem afetar o funcionamento.

A remoção de resíduos contribui para reduzir obstruções e apoiar o controle de riscos associados ao aquecimento e à presença de poeira.

Antes de abrir qualquer ponto de inspeção, a equipe deve seguir o procedimento de parada, isolamento e bloqueio aplicável à instalação.

A frequência das verificações deve considerar o produto transportado, a intensidade de uso, o ambiente e as orientações técnicas do equipamento.

Registros de inspeção e manutenção também ajudam a identificar tendências de desgaste e planejar intervenções preventivas.

Em um elevador de canecas, segurança e confiabilidade dependem da integração entre sensores, componentes adequados, acessos projetados, limpeza e manutenção preventiva e corretiva.

A avaliação técnica da aplicação permite definir os recursos necessários para operar com controle e reduzir a probabilidade de falhas durante o transporte vertical.

Como especificar e contratar um elevador de canecas?

A especificação de um elevador de canecas deve começar pelas condições reais de transporte e operação.

Produto, densidade aparente, vazão, altura de elevação e layout determinam a configuração adequada do equipamento e evitam que a contratação seja baseada apenas na capacidade nominal ou em dimensões genéricas.

Dados necessários para o dimensionamento

Antes de solicitar uma proposta, reúna as seguintes informações:

• Produto transportado: informe se são grãos, pós, farelos ou outro material a granel. Características como granulometria, umidade, abrasividade, tendência à compactação e sensibilidade ao impacto podem influenciar a escolha dos componentes.
• Densidade aparente: esse dado é essencial para relacionar volume, massa transportada e capacidade necessária. O dimensionamento deve considerar a densidade específica do material que será movimentado.
• Vazão desejada: indique a quantidade a ser transportada por unidade de tempo e se a operação será contínua ou sujeita a variações de carga.
• Altura de elevação: considere a distância entre o ponto de alimentação e o ponto de descarga, incluindo as condições de acesso, transferência e manutenção.
• Layout industrial: forneça o espaço disponível, a posição dos silos ou equipamentos de destino, as interferências estruturais, os pontos de alimentação e descarga e as necessidades de circulação e inspeção.

Esses dados permitem avaliar a velocidade da correia, a quantidade e o tipo de canecas, a potência do acionamento, a configuração das colunas e os dispositivos necessários para a operação.

A análise também deve considerar o fluxo do processo, pois o elevador precisa trabalhar de forma compatível com os equipamentos anteriores e posteriores.

Escolha entre canecas de aço estampado e polietileno UHMW

A seleção das canecas deve ser feita conforme o produto, a vazão, o regime de trabalho e os requisitos de preservação do material.

Canecas de aço estampado podem ser avaliadas em aplicações que demandem resistência mecânica, enquanto canecas de polietileno UHMW de alta densidade podem ser consideradas quando características do material, do contato e da operação favorecerem essa alternativa.

Não existe uma escolha universalmente adequada para todos os granéis.

Materiais frágeis, abrasivos, úmidos ou com maior risco de aderência exigem uma análise específica.

Também é importante verificar o formato da caneca, o espaçamento entre unidades, o método de fixação e a forma de descarga para reduzir perdas, impactos e acúmulo de material.

Correia de alta resistência e colunas galvanizadas

A correia de alta resistência, fabricada em lonas, deve ser compatível com a carga, a velocidade e o ciclo operacional previstos.

Sua seleção está relacionada à confiabilidade do conjunto, ao correto tensionamento e à capacidade de suportar o trabalho contínuo sem comprometer o alinhamento.

As colunas modulares de chapa galvanizada contribuem para a robustez e a durabilidade da estrutura do elevador.

Na contratação, é recomendável confirmar como serão definidos os módulos, os pontos de inspeção, os acessos, as conexões e a integração com a estrutura existente.

O projeto deve prever condições adequadas para montagem, limpeza, inspeção e manutenção.

Escopo de fabricação, fornecimento e instalação

Uma contratação bem definida deve esclarecer o escopo técnico de cada etapa.

Avalie se a solução contempla:

• engenharia e dimensionamento conforme o produto e o processo;
• fabricação do elevador e de seus principais componentes;
• fornecimento da estrutura, correia, canecas, base, cabeça e elementos de acionamento previstos no projeto;
• dispositivos de monitoramento e recursos de segurança aplicáveis;
• transporte e entrega conforme as condições comerciais acordadas;
• instalação, montagem, alinhamento e orientação operacional;
• documentação técnica, recomendações de inspeção e plano de manutenção.

Também é importante verificar previamente as condições do local, os meios de içamento, a preparação da base, os acessos e a interface com silos, chutes e transportadores.

A instalação adequada influencia o alinhamento, o tensionamento, a descarga do material e a vida útil dos componentes.

Manutenção e confiabilidade operacional

A manutenção preventiva deve fazer parte da especificação desde o início, com rotinas para inspeção da correia, canecas, fixações, rolamentos, acionamento, sensores, pontos de limpeza e estrutura.

A verificação de desalinhamento, escorregamento, aquecimento e acúmulo de material ajuda a identificar condições que podem evoluir para falhas ou paradas inesperadas.

A manutenção corretiva, por sua vez, deve ser conduzida com diagnóstico técnico e reposição adequada dos componentes.

Em equipamentos que transportam poeiras combustíveis, a limpeza, a inspeção e o funcionamento dos dispositivos de segurança assumem importância adicional.

O projeto pode incluir sensores para monitorar escorregamento e desalinhamento da correia, portas de explosão certificadas, passadiços de acesso no topo conforme a NR-12 e janelas rápidas de inspeção e limpeza na base, conforme a configuração definida para a aplicação.

A VR MAQ. atua na fabricação, no fornecimento e na instalação de elevadores de canecas, além de oferecer manutenção multimarcas.

Com quase 50 anos de experiência no setor industrial, a empresa reúne fabricação nacional, conhecimento de manutenção e atendimento a diferentes segmentos, como agroindústria, armazenagem, moinhos, cimenteiras, fábricas de ração e indústrias de fertilizantes.

A contratação deve considerar tanto a entrega do equipamento quanto o suporte técnico necessário para preservar sua confiabilidade ao longo da operação.

Solicite uma avaliação técnica

Para especificar corretamente um elevador de canecas, encaminhe à VR MAQ. os dados do produto, a densidade aparente, a vazão pretendida, a altura de elevação, o layout disponível e as condições de alimentação e descarga.

Com essas informações, a empresa poderá avaliar tecnicamente a aplicação, indicar a configuração compatível e orientar o escopo de fabricação, fornecimento, instalação e manutenção sem substituir a análise específica do projeto.
